ИПДЛ-264/1- R3 - Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.

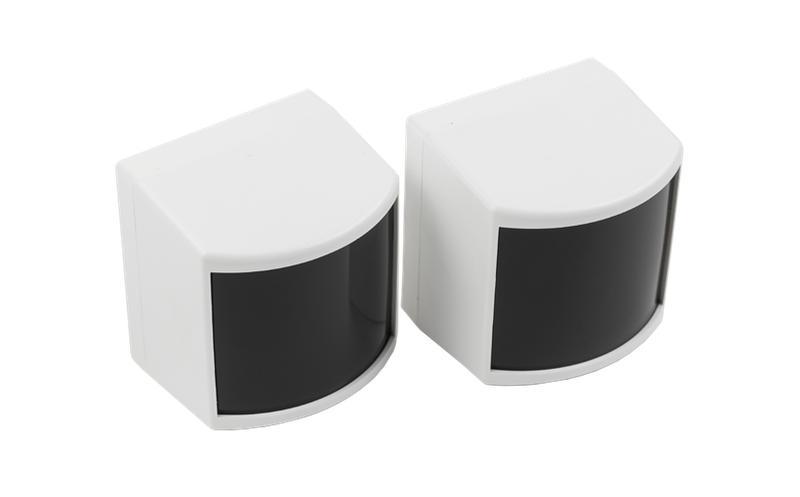

Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.
Извещатель может выпускаться в следующих исполнениях:
ИПДЛ-264/1-50 - R3;
ИПДЛ-264/1-75 - R3;
ИПДЛ-264/1-100 - R3,
Где значение -50, -75 или -100 максимальное расстояние между излучателем и отражателем.
Бренд
Рубеж
Страна происхождения
Российская Федерация
Цвет
Белый
Высота
96мм
Ширина
160мм
Длина
100мм
Подходит для крепления в канале
Нет
Способ монтажа
Поверхностный
Взрывопроверенное исполнение
Нет
Степень защиты IP
IP41
Комплектуется резервным аккумулятором
Нет
С индикатором работы
Да
С ориентационным освещением
Нет
Датчик дыма
Да
Подключаемый к сети по радиоканалу
Нет
Подключаемый к сети с помощью кабеля
Да
С резервным аккумулятором
Нет
Основной источник питания
Питание от сети
Автономный, независимый
Нет
Принцип работы
Оптический
Напряжение питания
24...36В
Род тока питающего напряжения
Постоянный ток (DC)
