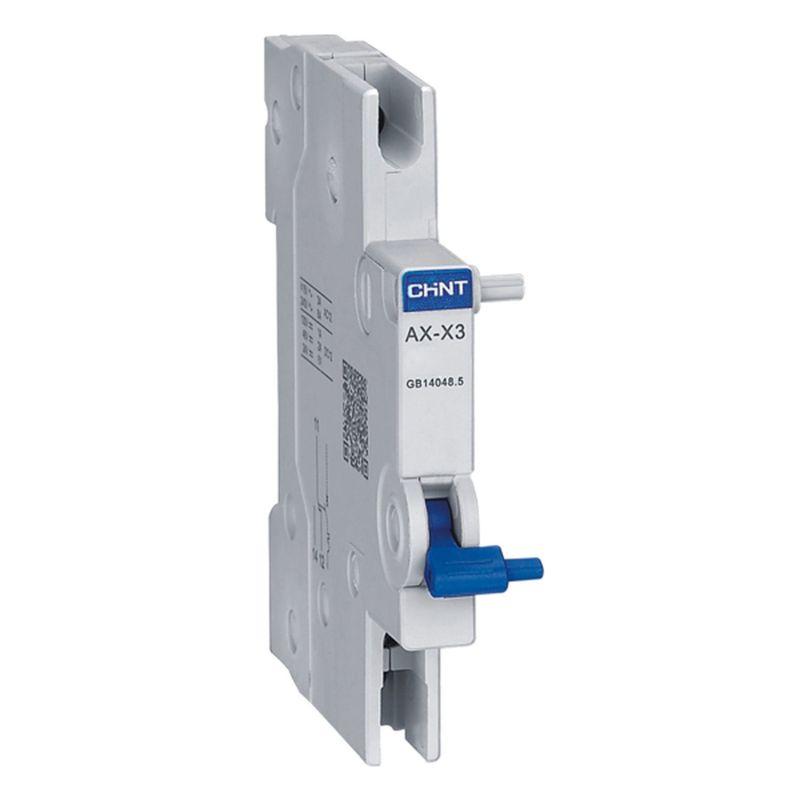

Вспомогательный контакт серии AX-X3 предназначен для передачи информации о состоянии ВКЛ/ОТКЛ автоматических выключателей и выключателей дифференциального тока. Состояние вспомогательного контакта AX-X3 не зависит от причины срабатывания и всегда повторяет состояние силовых контактов выключателя. Контакт серии AX-X3 устанавливается с левой стороны выключателя и прищелкивается к нему.
Основные характеристики:
Количество контактов – 1НО+1НЗ
Категория применения – AС12, DC12
Механическая износостойкость – 20000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 9 мм
Монтаж – на симметричную DIN-рейку 35 мм
Вспомогательный контакт серии AX-X3 может применяться с выключателями следующих серий NXBLE-125 и NXB-125.
Бренд
CHINT
Страна происхождения
Китай
Количество переключателей сигнала неисправности
1
Цоколь (патрон) лампы
Нет (без)
Исполнение
Аналоговый модуль
Тип подключения
Зажимное/Винтовое крепление
Способ монтажа
Монтаж сбоку
Номинальный рабочий ток Ie при AC-15, 230 В
6А
Количество нормально замкнутых (НЗ) контактов
1
Количество нормально разомкнутых (НО) контактов
1
Количество переключающих контактов
0
