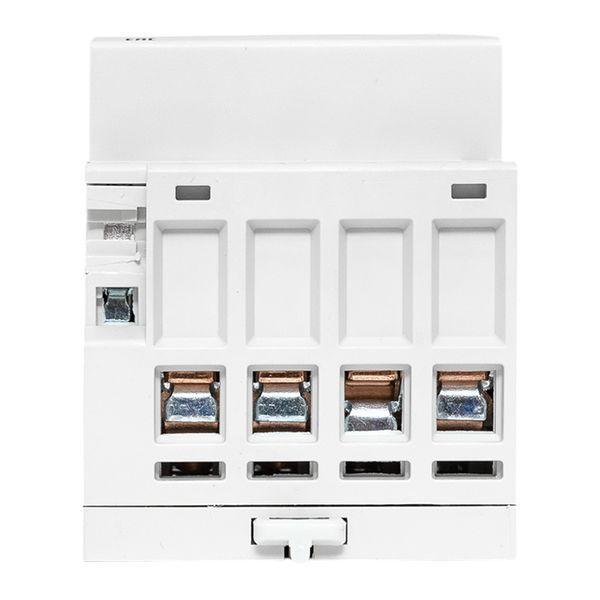

Модульные контакторы представляют из себя контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.
Бренд
EKF
Страна происхождения
Китай
Ширина в числах модульных расстояний
3
Количество нормально разомкнутых (НО) контактов
4
Количество нормально замкнутых (НЗ) контактов
0
Степень защиты IP
IP20
Возможна дополнительная комплектация
Да
Глубина монтажа, установки
60мм
Количество модулей
3
Ползунок для ручного переключателя
Нет
Максимальная нагрузка люминесцентными лампами (с параллельной компенсацией)
432В.А
Максимальная нагрузка люминесцентными лампами (двухламповая схема)
2880В.А
Максимальная нагрузка люминесцентными лампами
576В.А
Максимальная мощность лампы
1000Вт
Количество нормально открытых контактов (НО)
4
Номинальное напряжение цепи управления
184...253В
Категория применения, использования
1
Род тока напряжения цепи управления
Переменный ток (AC)
Номинальный рабочий ток
16А
Номинальное напряжение
230...400В
Род тока рабочего напряжения
Переменный ток (AC)
