• НАЗНАЧЕНИЕ

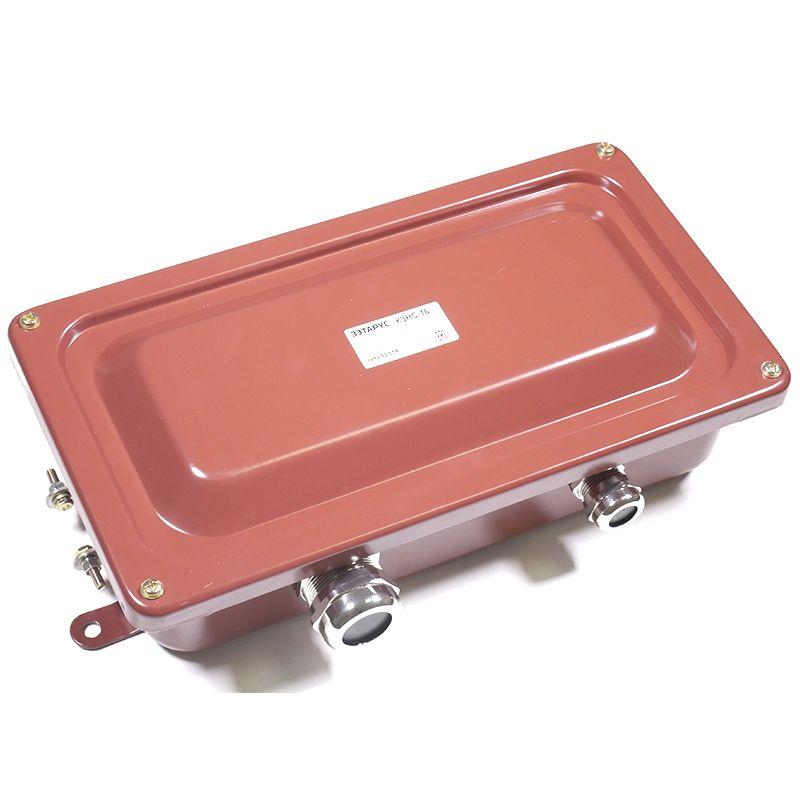

изделие КЗНС представляет собой герметичную разборную металлическую коробку с кабельными вводами и предназначено для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми и медными жилами сечением от 1,5 до 6,0 кв.мм.
Коробка укомплектована клеммами, количество определяется модификацией коробки.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Соединение, разветвление и монтаж электрических цепей с напряжением до 660В и токами не более 10 или 16А (ток определяется модификацией коробки) на промышленных и коммерческих объектах без специальных требований к взрывозащищенности оборудования.
• ПРИНЦИП ДЕЙСТВИЯ
Перед монтажом кабелей коробка вскрывается, через кабельные вводы проводятся и разделываются кабели, электрический контакт жил обеспечивается клеммами. После завершения электромонтажа коробка собирается, может быть закреплена на опорной поверхности. Конструкция коробки обеспечивает IP65, климатическое исполнение У2.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
набор электромонтажного инструмента;
Бренд
ЗЭТАРУС
Страна происхождения
Российская Федерация
Толщина плиты шкафа
2мм
Температура эксплуатации
-40...60град.C
Огнестойкая целостность цепи (по стандарту DIN 4102-12)
Нет (без)
Номинальное напряжение изоляции Ui
660В
С прозрачной крышкой
Нет
Фиксация крышки
Винтовое
С крышкой
Да
Не содержит (без) галогенов
Да
Материал
Сталь
Количество входов, вводов
7
Возможность расширения
Нет
Для зоны взрывозащиты по пыли (Директивы ATEX ЕС)
Нет (без)
Для взрывоопасных зон по газу
Нет (без)
Взрывопроверенное исполнение
Нет
Пломбируемая
Нет
Степень защиты IP
IP65
Способ монтажа
Открытой установки
Глубина
100мм
Ширина
175мм
Длина
336мм
Максимальное сечение проводника
4кв.мм
Количество соединительных клемм
20
