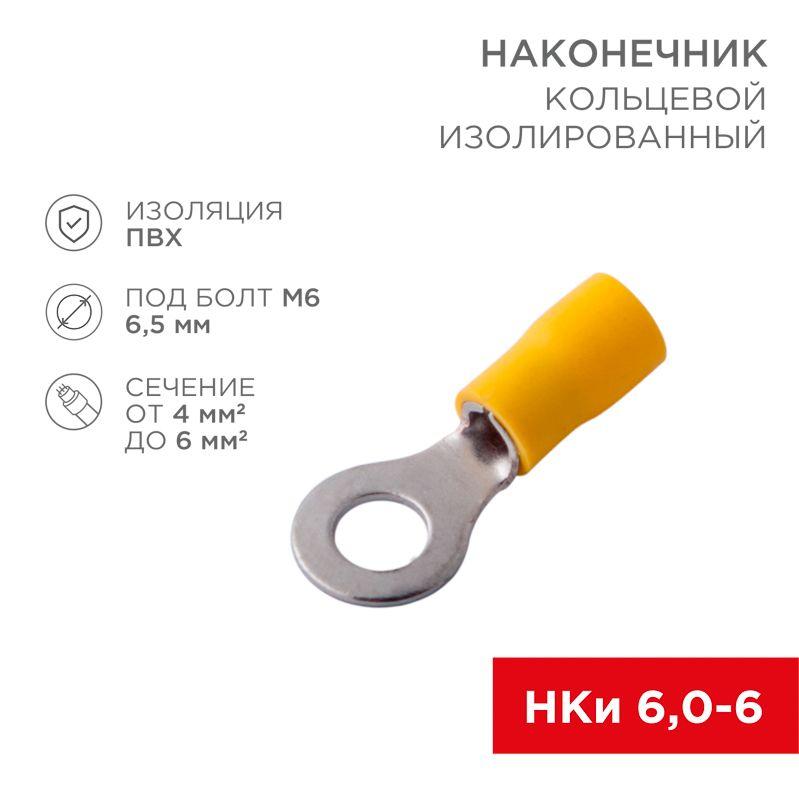

Кольцевой изолированный наконечник предназначен для подключения электрооборудования. Подключение осуществляется через контактное соединение на основе винтовой фиксации.
Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения.
Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию.
Наконечник состоит из двух компонентов: металлического коннектора и защитного изолятора.
Металлический коннектор изготовлен из меди с поверхностным электролитическим лужением, поэтому может использоваться в условиях повышенной влажности. Изолятор клеммы выполнен из ПВХ.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).
Бренд
Rexant
Страна происхождения
Китай
Конструкция втулки
Короткая
Подходит для круглых проводов
Да
Подходит для многопроволочных проводников
Да
Подходит для прочных проводов
Нет
Подходит для эмалированных проводов
Нет
Подходит для высоких температур (до 650 °C)
Нет
Подходит для плоских проводников
Нет
Диапазон площади сечения по стандарту AWG
12...10
Материал
Медь
Цвет изоляции
Желтый
Проклеенная
Нет
Для защищенных от натяжения соединений
Нет
Максимальный ток (imax)
48А
Изоляция
Поливинилхлорид (PVC)
Защитное покрытие поверхности
Луженая оловом
Изолированный
Да
Форма контактной площадки
Кольцевая
Метрический размер соединительной резьбы
6
Номинальное поперечное сечение
4...6кв.мм
