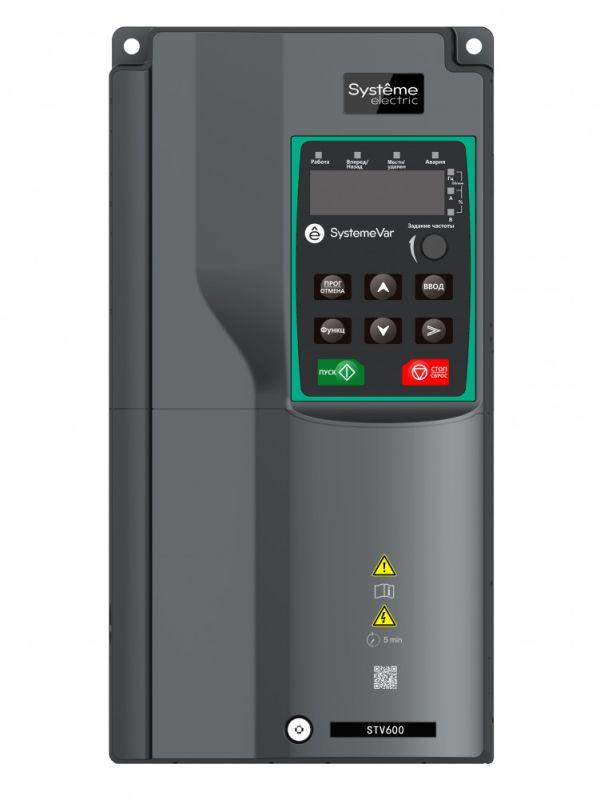

Преобразователь частоты серии SystemeVar, типа STV600 для насосных и вентиляторных применений. Номинальные характеристики (P-тип): Un = 3Ф 400В; Pn = 11 кВт; In = 25 А. Диапазон питающего напряжения: 3Ф 380В (-15%) ~ 440В (+10%). Номинальная мощность: 11 кВт (P-тип: 110% в течение 60с. Номинальный ток: 25 А (P-тип). Выходная частота: до 400 Гц. Без встроенного ЭМС-фильтра. Встроенный DC-реактор. Без встроенного моторного дросселя. Панель оператора: LED интегрированная, несъёмная (опционально доступны: выносная LED (SEOP-1203) и выносная LCD (SEOP-1205) панели оператора). Интерфейс расширения функциональности: 2 слота (SLOT1, SLOT2). Встроенный протокол связи: Modbus RTU (опционально доступны: PROFIBUS DP (SEOP-1301), PROFINET (SEOP-1302), CAN/CANopen (SEOP-1307). Кол-во входов/выходов: 6DI, 2AI, 1DO, 2AO, 1RO* (опционально доступны: плата расширения входов/выходов: SEOP-1628 (+ 4DI, 1AI, 1DO, 2RO), плата расширения релейных входов/выходов SEOP-1630 (+2DI, 6RO). Примечание “1RO*” – 2RO только для STV600, произведённых после 15 марта 2023 года (они имеют круглую дополнительную маркировку на упаковке “QCPASS”). Поддерживает ПО для ввода в эксплуатацию и диагностики (SystemeVAR Studio). Степень защиты IP20. Скалярное и векторное (без датчика обратной связи) управление. Функции для насосных и вентиляторных применений. Пожарный режим. Монтаж: настенный, фланцевый. Тип монтажа: встраиваемый (подразумевается установка в оболочку (шкаф управления). Конформное покрытие печатных плат (Класс 3С3, согл. EN 60721-3-3). Температура окружающей среды: от -10°C до +50°C (до +40°C без ухудшения номинальных характеристик). Охлаждение: принудительное. Габаритные размеры (ШхВхГ), мм: 145х280х207. Вес: 5 кг.
Бренд
Systeme Electric
Страна происхождения
Китай
Номинальный выходной ток
25А
Максимальное напряжение на выходе
440В
Количество аналоговых выходов
2
Количество аналоговых входов
2
Количество цифровых выходов
1
Количество цифровых входов
6
Относительный симметричный допустимый предел напряжения сети
.1%
Относительное симметричное допустимое отклонение частоты сети
.05%
Глубина
207мм
Ширина
145мм
Высота
280мм
Степень защиты IP
IP20
Тип преобразователя частоты переменного тока
Преобразователь в режиме источника тока
Возможна работа в четырех квадрантах
Нет
С подключением к ПК
Нет
С оптическим интерфейсом
Нет
Количество HW-аппаратных последовательных интерфейсов RS-485
1
Поддержка протокола для других системных шин
Нет
Поддержка протокола PROFINET IO
Нет
Поддержка протокола PROFIBUS
Нет
Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении
25кВт
С блоком управления
Да
Поддержка протокола MODBUS
Да
Максимальная выходная частота
400Гц
Количество выходных фаз
3
Количество входных фаз
3
Выходная мощность при номинальном выходном напряжении
11кВт
Номинальное выходное напряжение
400В
Частота сети
50/60 Гц
Напряжение сети с
400В
Тип преобразователя частоты переменного тока
Преобразователь в режиме источника напряжения
Напряжение сети
400...400В
Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении
11кВт
