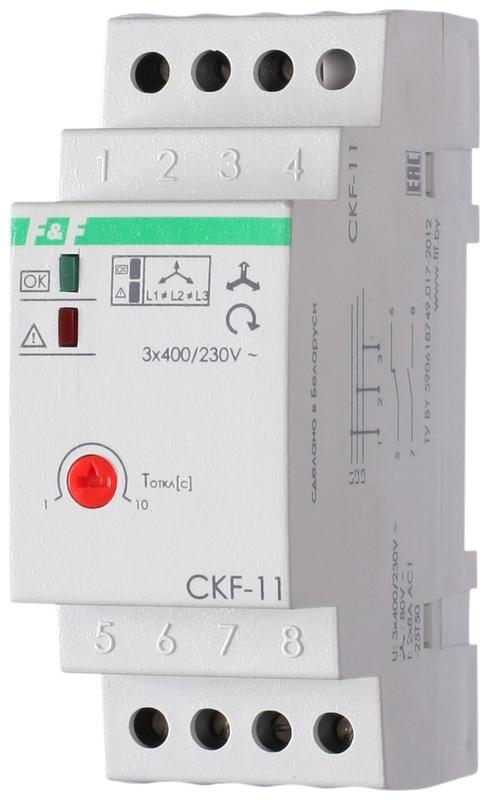

Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 320 В, повышения напряжения более 480 В, нарушении чередования фаз.
Принцип работы

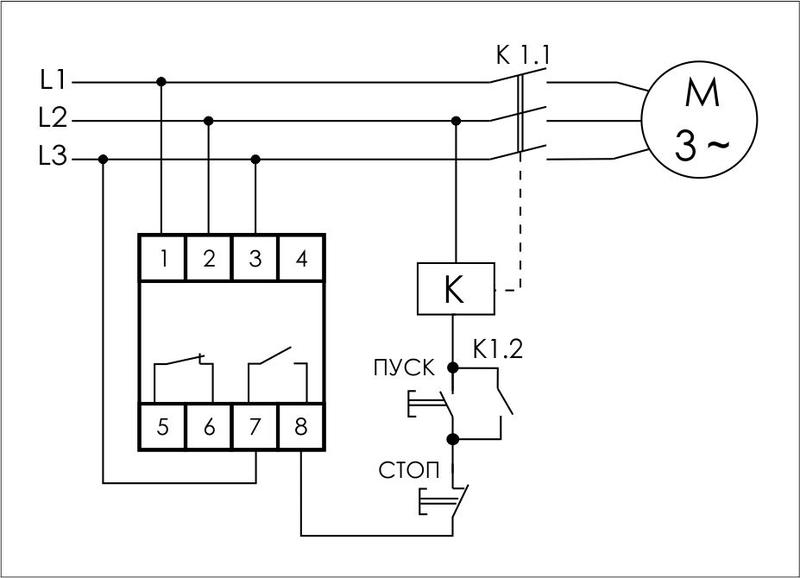

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль нижнего значения напряжения;
контроль верхнего значения напряжения;
контроль чередования фаз;
напряжение питания 3x400 В AC;
контакт - 1NO, 1NC (2x8 А).
Бренд
Евроавтоматика F&F
Страна происхождения
Беларусь
Глубина
65мм
Высота
90мм
Ширина
35мм
Максимально допустимое время задержки
10с
Минимальное регулируемое время задержки
.5с
Максимально допустимое время задержки срабатывания без выдержки
2с
Количество нормально разомкнутых (НО) контактов
1
Минимальное регулируемое время задержки срабатывания без выдержки
2с
Количество нормально замкнутых (НЗ) контактов
1
Функция обнаружения асимметрии фаз
Да
Функция обнаружения перенапряжения
Да
Функция обнаружения пониженного напряжения
Да
Функция обнаружения обрыва фазы
Да
Функция контроля порядка чередования фаз
Да
Страна происхождения
Беларусь,Российская Федерация
