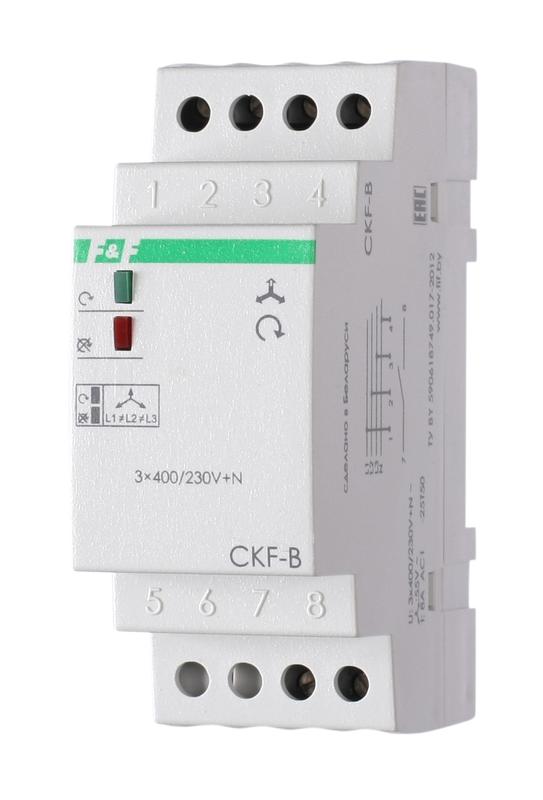

Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз, обрыва нулевого провода.
Принцип работы

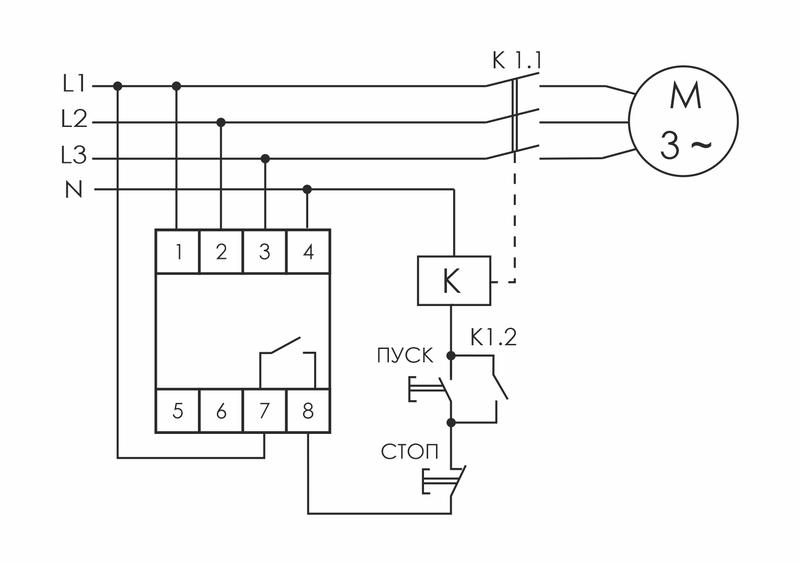

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль чередования фаз;
защита от обрыва нулевого провода;
напряжение питания 3x230+N В AC;
контакт - 1NO (8 А).
Бренд
Евроавтоматика F&F
Страна происхождения
Беларусь
Глубина
65мм
Высота
90мм
Ширина
35мм
Максимально допустимое время задержки
5с
Минимальное регулируемое время задержки
3с
Количество нормально разомкнутых (НО) контактов
1
Функция обнаружения асимметрии фаз
Да
Функция обнаружения перенапряжения
Нет
Функция обнаружения пониженного напряжения
Нет
Функция обнаружения обрыва фазы
Да
Функция контроля порядка чередования фаз
Да
