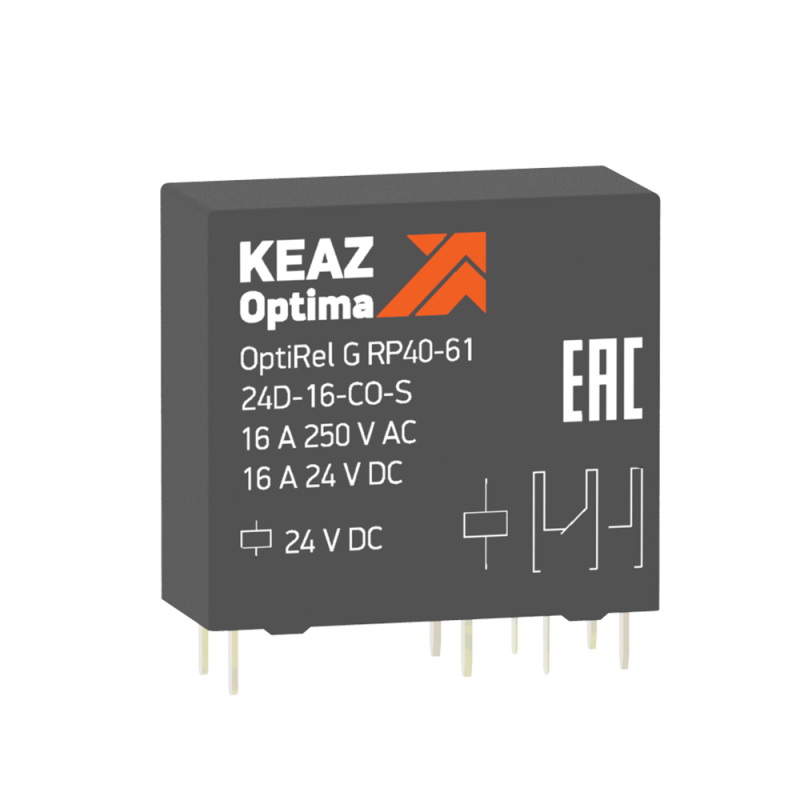

Миниатюрные реле RP40 и RP41 — наиболее популярные серии реле OptiRel G, которых отличают самые высокие в ассортименте реле параметры коммутируемых нагрузок, компактные габариты и наличие исполнений со степенью защиты корпуса IP67.
Устройства данной серии применяются повсеместно в решениях для управления и автоматизации, а также обеспечивают надежную гальваническую развязку цепей.
Обязательными компонентами для сборки законченного решения для его установки на DIN-рейку являются непосредственно втычное реле и розетка RR95,
необходимая для его монтажа и подключения проводников.
Для обеспечения надежной фиксации реле в розетке, а также для удобства монтажа и демонтажа реле, применяется фиксатор, который приобретается отдельно.
При необходимости реализации допонительных функций, таких как, например, защита от импульсного перенапряжения или индикация работы, используются дополнительные втычные модули, поставляемые отдельно.
Данная модель оснащена специальными контактами из сплава диоксида серебра и олова (AgSnO2) для коммутации нагрузок с высокими пусковыми токами.
Бренд
КЭАЗ
Страна происхождения
Китай
Номинальный ток
16А
Поляризация
Определенная полюсность
Номинальное напряжение питания цепи управления Us постоянного тока DC
30...30В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц
250...250В
С съемными клеммами, зажимами
Нет
Тип подключения
Винтовое соединение
С принудительно управляемыми контактами
Нет
Количество переключающих контактов
1
Количество нормально разомкнутых (НО) контактов
0
Количество нормально замкнутых (НЗ) контактов
0
Характеристики переключения
Моностабильный
В комплекте с розеткой
Нет
Глубина
25.6мм
Высота
25.6мм
Ширина
13мм
Род тока включения
Постоянный ток (DC)
Номинальное напряжение питания цепи управления Us постоянного тока DC
24...24В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц
0...0В
Высота
29мм
Тип подключения
Штекерный разъем
Степень защиты IP
IP00
Вид переключающих контактов
Одинарный контакт
