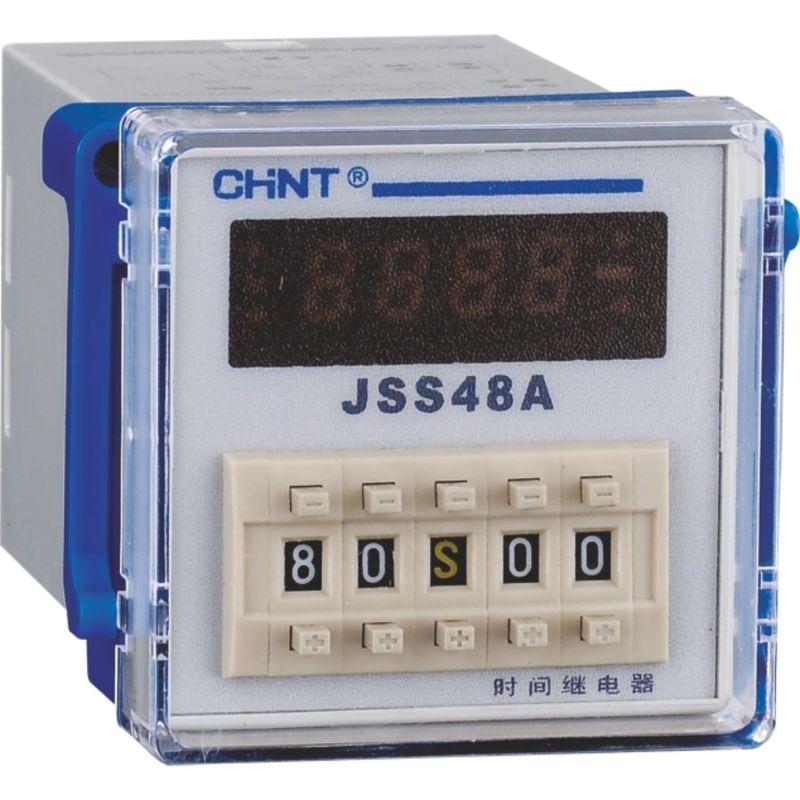

Реле выдержки времени JSS48A применяется для управления цепями в качестве элемента задержки для включения/ отключения цепи в заданное время или на заданный период времени.
Исполнения:
«без обозначения»: 8-контактное реле задержки включения питания с 1 группой переключающих контактов, с функциями сброса и паузы (многоразовая задержка времени);
11: 11-контактное реле задержки включения питания с 2 группами переключающих контактов, с функциями сброса и паузы (многоразовая задержка времени).
Основные характеристики:
Напряжение управления – AC220/380В; DC100/240В
Условный тепловой ток – 5А
Категория применения цепи управления – AC-15, DC-13
Абсолютная погрешность настройки времени – ? 50 мс (для задержки ? 5 с); ? 1% (для задержки > 5 c)
Механическая износостойкость – 1000 циклов В/О
Электрическая износостойкость – 100 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Габаритный размеры (ВхШхГ) – 49х59х124 мм
Монтаж – в вырез передней панели
Бренд
CHINT
Страна происхождения
Китай
Подходит для монтажа на DIN-рейку
Нет
Подходит для крепления на лицевой панели
Да
Номинальный ток
5А
Глубина
124мм
Высота
49мм
Ширина
59мм
Установка на контактор
Нет
Возможно дистанционное управление
Да
Выходы переключаемые с задержкой/мгновенного
Да
Количество выходов с задержкой, переключающий контакт
1
Функция мигания начинается с импульса, фиксированное время
Нет
Функция мигания начинается с паузы, фиксированное время
Нет
Функция формирования импульсов
Нет
Функция звезда/треугольник
Нет
Функция задержки при отключении
Да
Функция задержки при включении
Да
Диапазон времени
.01...362340с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц
220...380В
Номинальное напряжение питания цепи управления Us постоянного тока DC
100...240В
Род тока включения
Переменный ток (AC)/Постоянный ток (DC)
