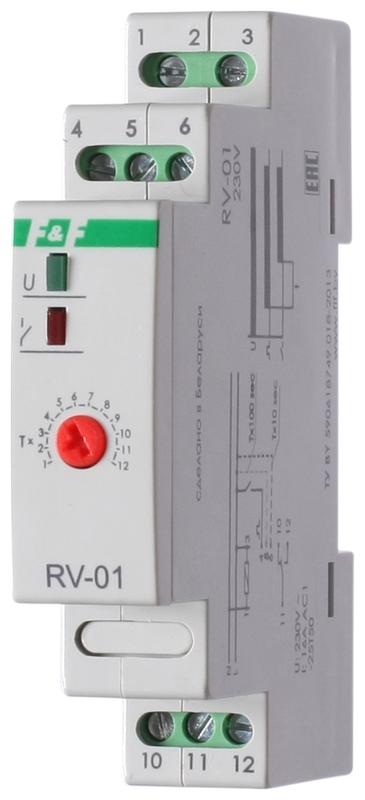

Реле времени серии "RV"
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) через заданный отрезок времени.

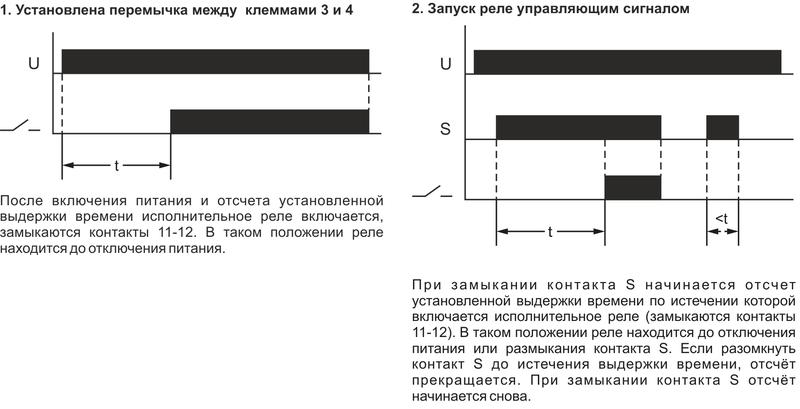

Принцип работы

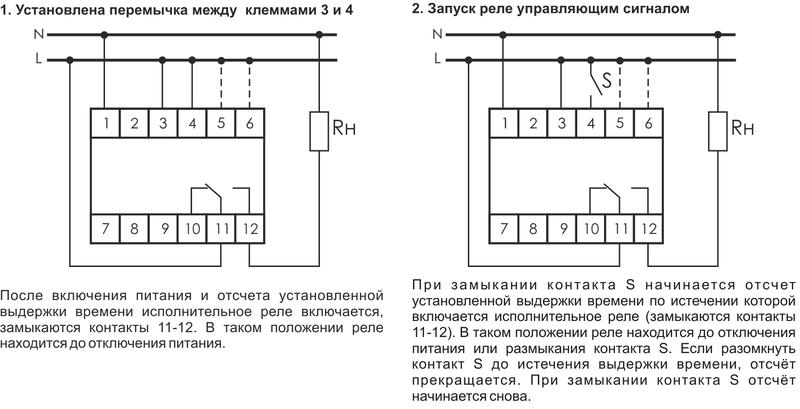

1. Запуск реле подачей напряжения питания
После включения питания и отсчета установленной выдержки времени исполнительное реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).
Бренд
Евроавтоматика F&F
Страна происхождения
Беларусь
Подходит для монтажа на DIN-рейку
Да
Подходит для крепления на лицевой панели
Нет
Номинальный ток
16А
Глубина
65мм
Высота
90мм
Ширина
18мм
Установка на контактор
Нет
Возможно дистанционное управление
Да
Количество выходов с задержкой, переключающий контакт
1
Функция мигания начинается с импульса, фиксированное время
Нет
Функция мигания начинается с паузы, фиксированное время
Нет
Функция формирования импульсов
Нет
Функция звезда/треугольник
Нет
Функция задержки при отключении
Нет
Функция задержки при включении
Да
Диапазон времени
1...1200с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц
230...230В
Род тока включения
Переменный ток (AC)
