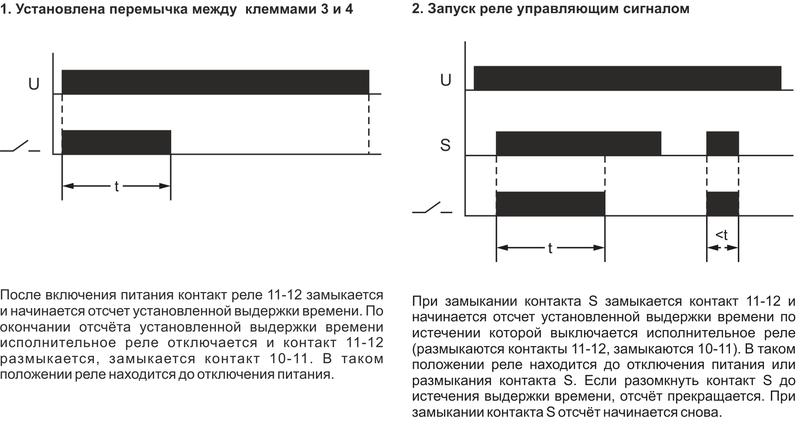

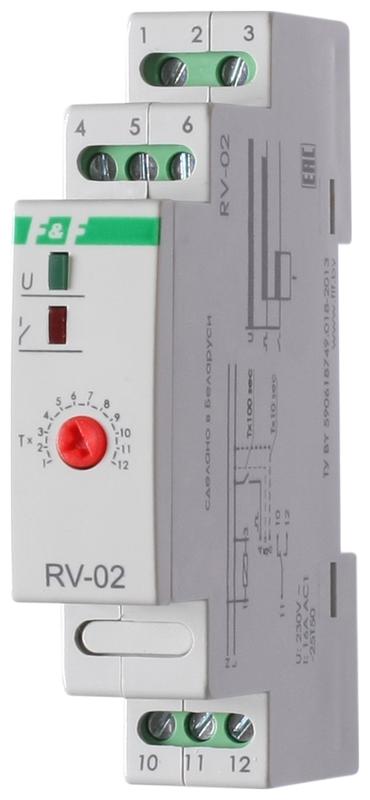

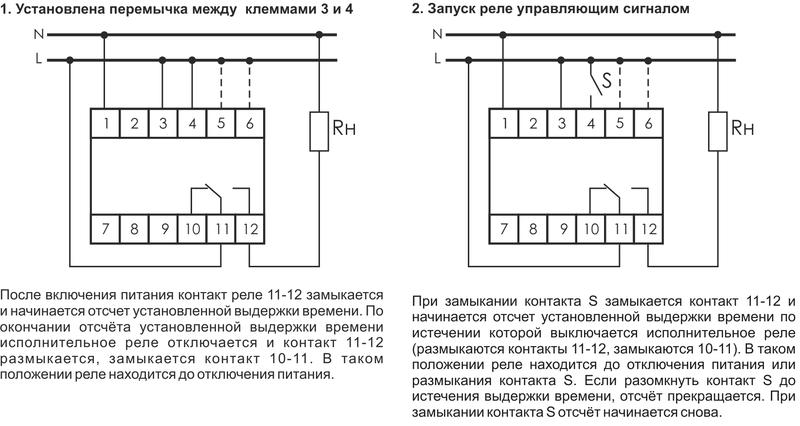

Реле времени серии "RV" Монтаж на DIN-рейку. Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени. Принцип работы 1. Запуск реле подачей напряжения питания После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания. 2. Запуск реле управляющим сигналом При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова. Особенности: 2 режима работы; вход управления; напряжение питания 230 В AC; диапазон выдержки времени 0,1...1200 с ; контакт - 1NO/NC (16 А).
