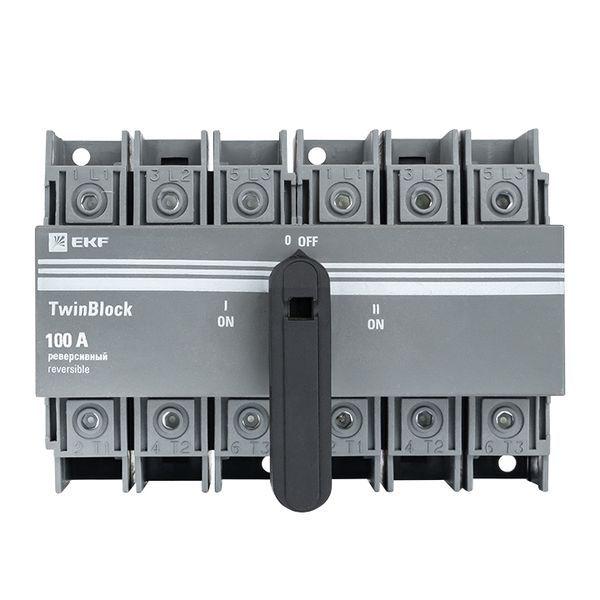

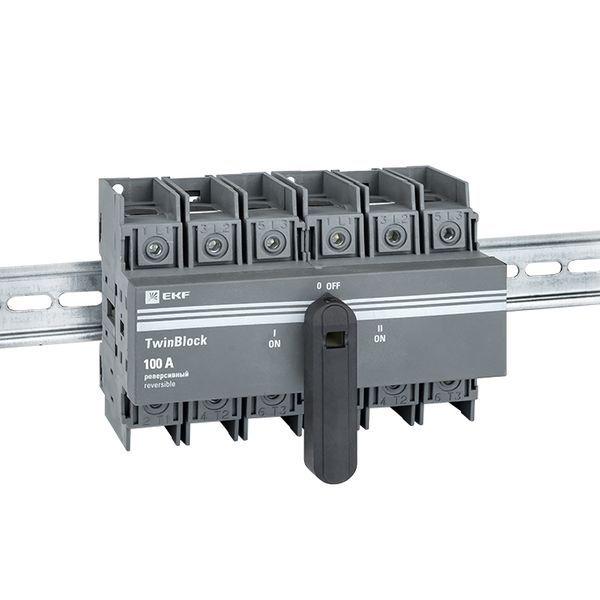

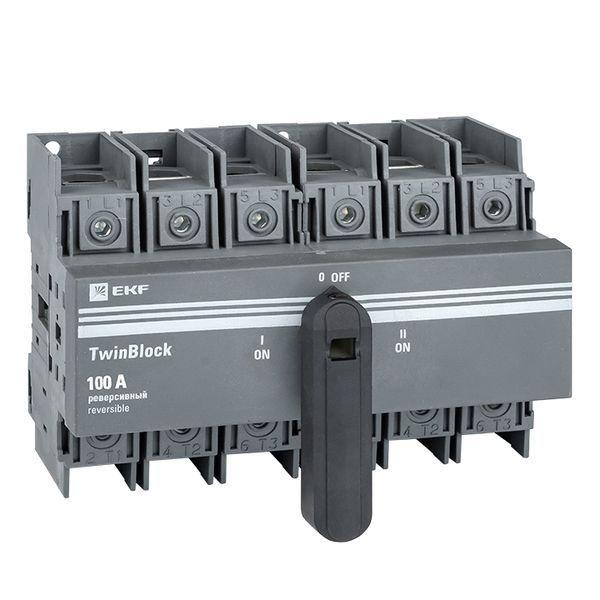

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Бренд
EKF
Страна происхождения
Китай
Реверсивное исполнение
Да
Цвет элементов управления
Черный
Номинальный кратковременно выдерживаемый ток Icw
2.5кА
Номинальное напряжение
400...690В
Моторный привод опционально
Нет
Независимый расцепитель
Нет
Количество вспомогательных переключающих контактов
0
Количество вспомогательных замыкающих контактов
0
Условный номинальный ток короткого замыкания Iq
16.5кА
Количество вспомогательных размыкающих контактов
0
Номинальная мощность в рабочем режиме AC-23, 400 В
49кВт
Конструктивное исполнение
Для монтажа в распределительном щите
Степень защиты (IP) лицевой стороны
IP00
Тип присоединения главной электрической цепи
Винтовое соединение
Тип элемента управления
Поворотный рычаг
С блокировкой
Нет
Максимальное номинальное рабочее напряжение Ue переменного тока AC
690В
Номинальный ток длительной нагрузки Iu
100А
Исполнение в качестве главного выключателя
Да
Количество полюсов
3
