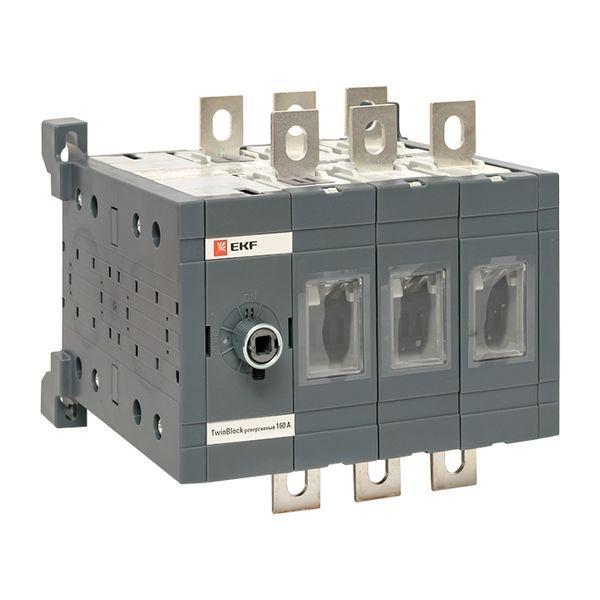

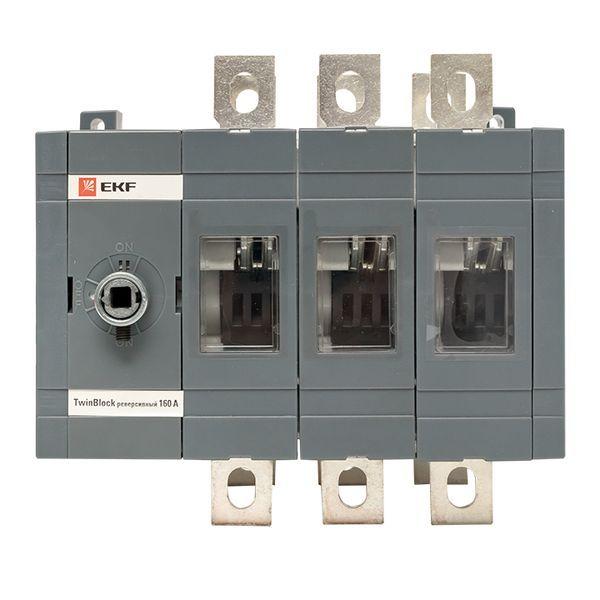

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Бренд
EKF
Страна происхождения
Китай
Степень защиты (IP) лицевой стороны
IP00
Тип присоединения главной электрической цепи
Болтовое соединение
Тип элемента управления
Поворотный рычаг
С блокировкой
Да
Максимальное номинальное рабочее напряжение Ue переменного тока AC
690В
Номинальный ток длительной нагрузки Iu
160А
Исполнение в качестве главного выключателя
Да
Количество полюсов
3
Реверсивное исполнение
Да
Цвет элементов управления
Черный
Номинальный кратковременно выдерживаемый ток Icw
8кА
Номинальное напряжение
400...690В
Моторный привод опционально
Нет
Независимый расцепитель
Нет
Количество вспомогательных переключающих контактов
0
Количество вспомогательных замыкающих контактов
0
Условный номинальный ток короткого замыкания Iq
40.5кА
Количество вспомогательных размыкающих контактов
0
Номинальная мощность в рабочем режиме AC-23, 400 В
79кВт
Конструктивное исполнение
Для монтажа в распределительном щите
Максимальное номинальное рабочее напряжение Ue переменного тока AC
1000В
