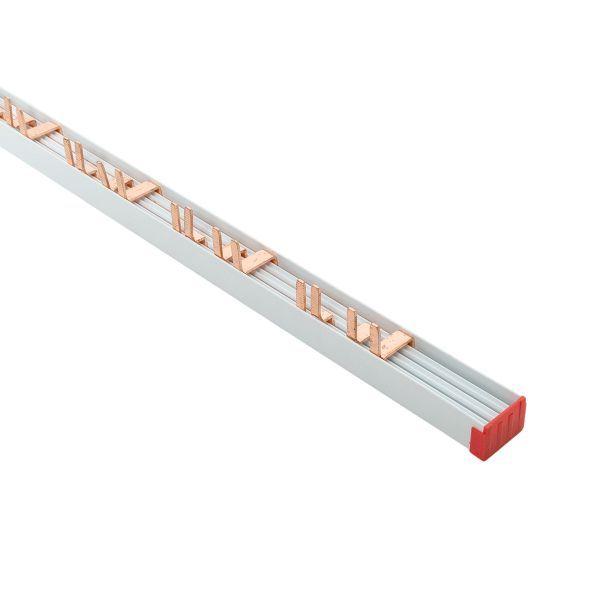

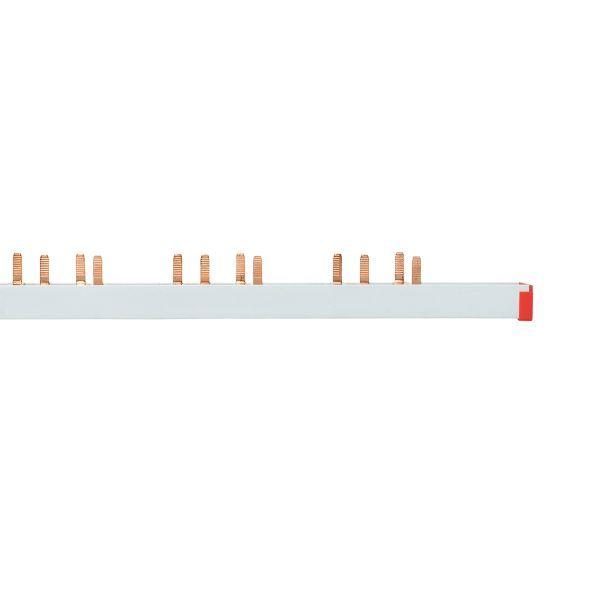

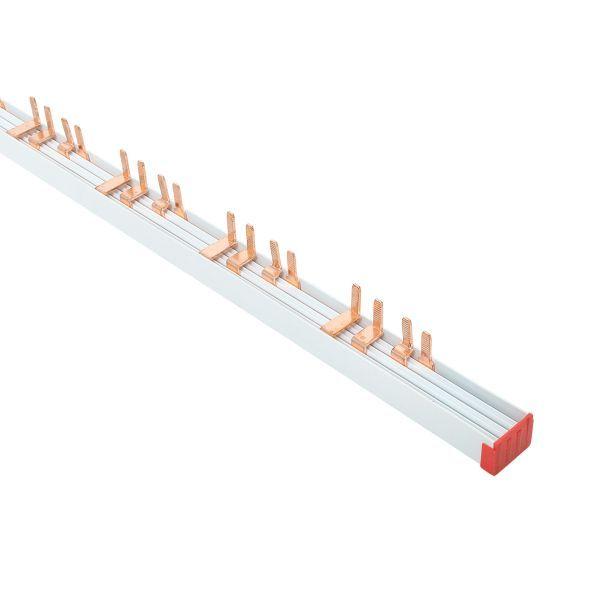

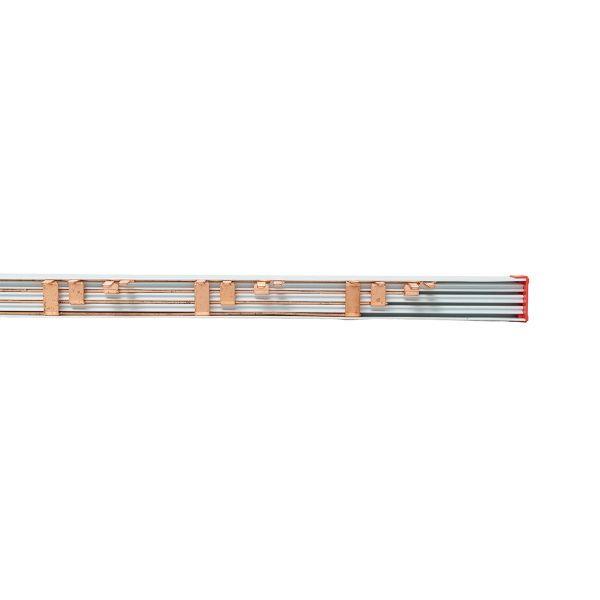

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Бренд
EKF
Страна происхождения
Китай
Количество модулей
56
Количество полюсов
56
Максимальное номинальное рабочее напряжение Ue
400В
Условный номинальный ток короткого замыкания Iq
12000кА
Номинальное импульсное напряжение
4000кВ
Изолированный
Да
Тип подключения
Штырь
Длина
1016мм
Поперечное сечение
10кв.мм
Номинальный ток длительной нагрузки Iu
63А
Подходит для количества устройств
14
Величина шага
17.8мм
Количество фаз
4
Количество полюсов
4
