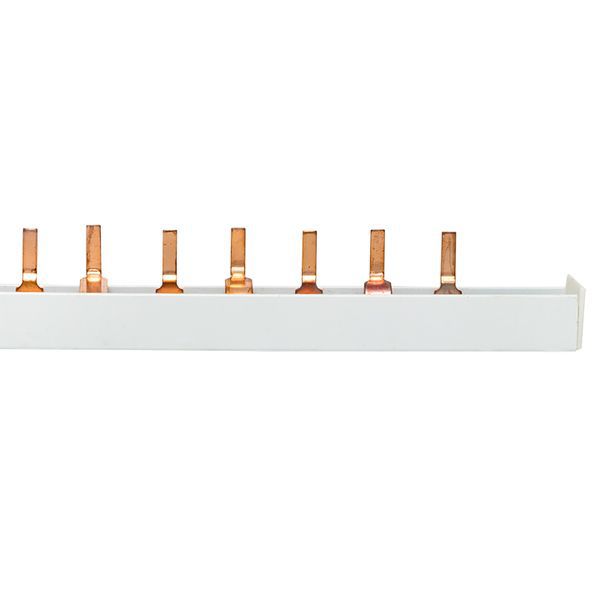

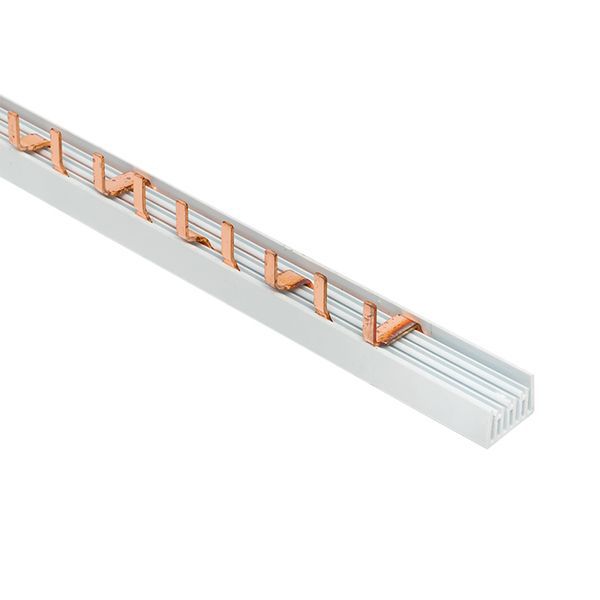

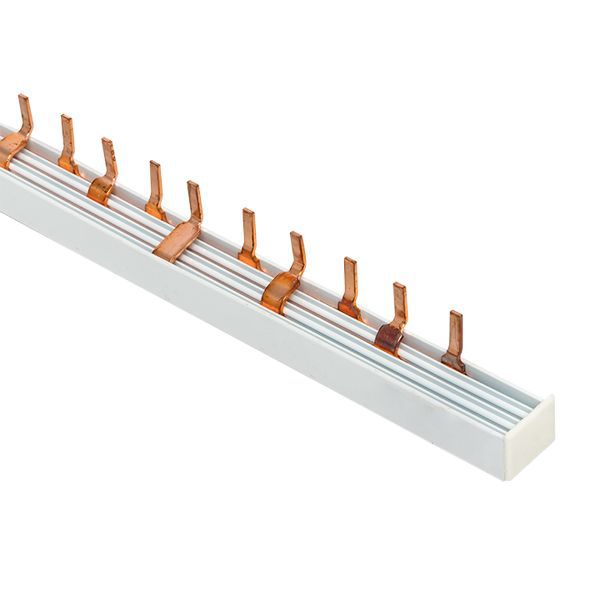

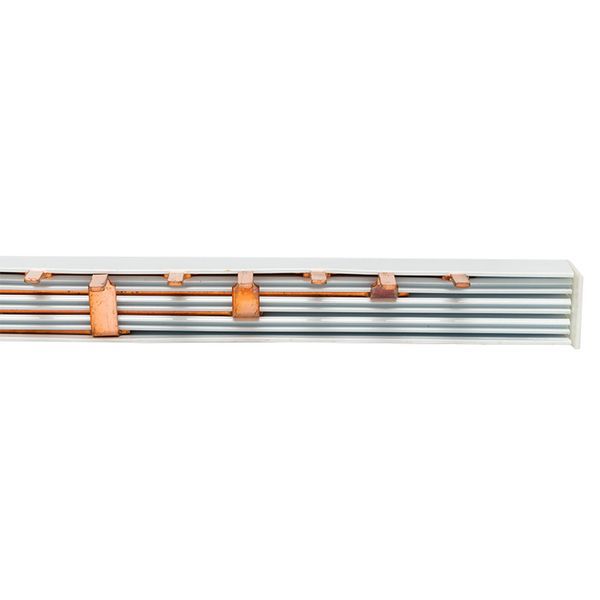

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Бренд
EKF
Страна происхождения
Китай
Количество модулей
54
Количество полюсов
4
Максимальное номинальное рабочее напряжение Ue
230В
Условный номинальный ток короткого замыкания Iq
12000кА
Номинальное импульсное напряжение
4000кВ
Изолированный
Да
Тип подключения
Штырь
Длина
1000мм
Поперечное сечение
16кв.мм
Номинальный ток длительной нагрузки Iu
63А
Подходит для количества устройств
27
Величина шага
17.8мм
Количество фаз
4
