• НАЗНАЧЕНИЕ

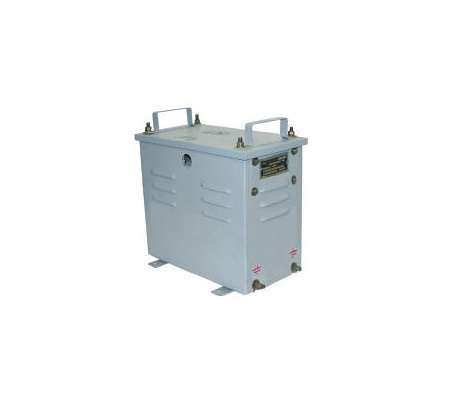

Понижающие трансформаторы ТСЗИ (трехфазные) торговой марки Электротехнический завод ООО Калуга предназначены для преобразования переменного напряжения одной величины 380/220В в напряжение другой величины 110; 42;36;24;12В.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются для питания цепей управления местного освещения и сигнализации сложных схем с целью повышения надежности работы электрических аппаратов и обеспечения более безопасного обслуживания электрооборудования. Группы соединения обмоток 0; 11. IP20-IP23
• ПРИНЦИП ДЕЙСТВИЯ
При подключении к источнику переменный ток создает переменный магнитный поток, который замыкаясь по сердечнику пронизывает витки как первичных так и вторичных обмоток трансформатора, индуцируя в них ЭДС. При соединении вторичных обмоток с нагрузкой в ней под действием ЭДС возникнет переменный ток. Таким образом, электрическая энергия передается из первичной цепи трансформатора во вторичную.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
По желанию заказчика обмотки трансформаторов могут быть выполнены алюминиевыми обмоточными проводами.
Ширина
310мм
Бренд
Электротехнический з-д Калуга
Страна происхождения
Российская Федерация
Материал проводника
Медь
Защита от короткого замыкания
Да
Глубина
300мм
Высота
255мм
Степень защиты IP
IP22
Относительное напряжение короткого замыкания Uk
5%
Тип схемы подключения
Звезда-треугольник
Номинальная мощность
2.5В.А
Вторичное напряжение 1
36...36В
Разработанный энергосберегающий трансформатор
Нет
Выполненный как изолирующий трансформатор
Нет
Разработан как трансформатор безопасности
Да
Первичное напряжение 1
380...220В
Номинальная мощность
2500В.А
