УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
Бренд
EKF
Страна происхождения
Китай
Степень защиты IP
IP20

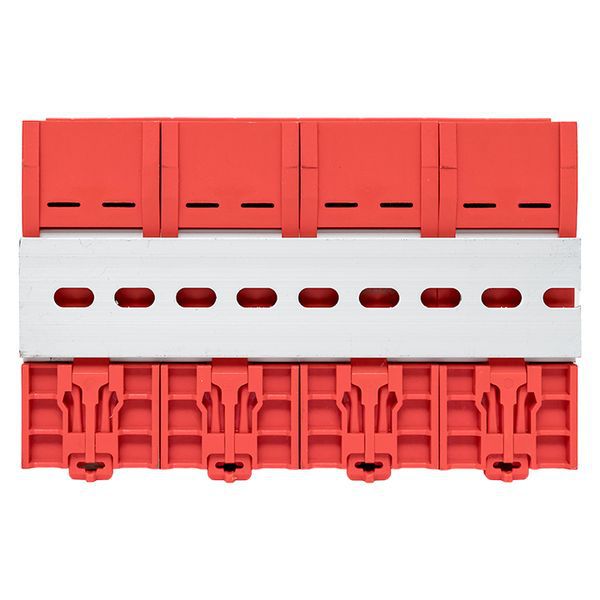

Способ монтажа
DIN-рейка
Сигнализация в устройстве
Оптический

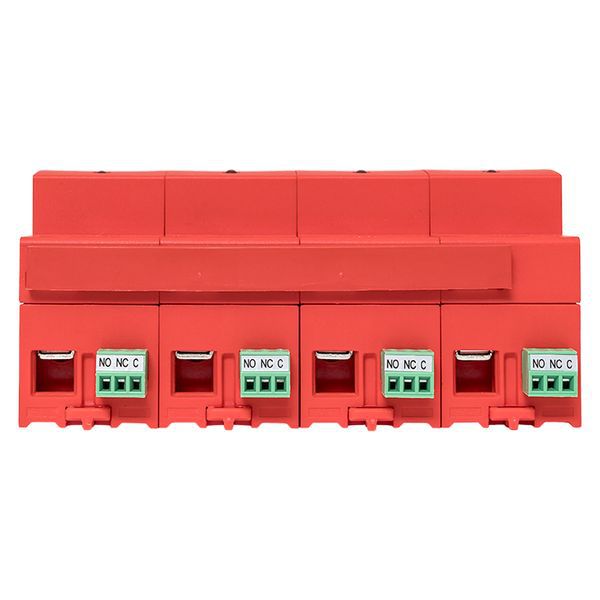

С контактом для дистанционной сигнализации
Да
Уровень напряжения защиты
2кВ
Номинальное напряжение постоянного тока DС
0В
Номинальное напряжение переменного тока АС
400В
Номинальный импульсный ток (8/20)
25кА
Максимальный разрядный ток (8/20)
50кА
Наибольшее длительное напряжение переменного тока АС
275В
Исполнение полюсов
4
Страна происхождения
Российская Федерация; Китай
Встроенный предохранитель на входе
Нет
Номинальное напряжение переменного тока АС
.22В
Страна происхождения
Китай; Российская Федерация
Способ монтажа
DIN-рейка 15 мм
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный)
25кв.мм
Уровень напряжения защиты, тип l-pe/n-pe
2кВ
Сечение жесткого проводника
6...35кв.мм
Номинальное напряжение переменного тока АС
0.22В
