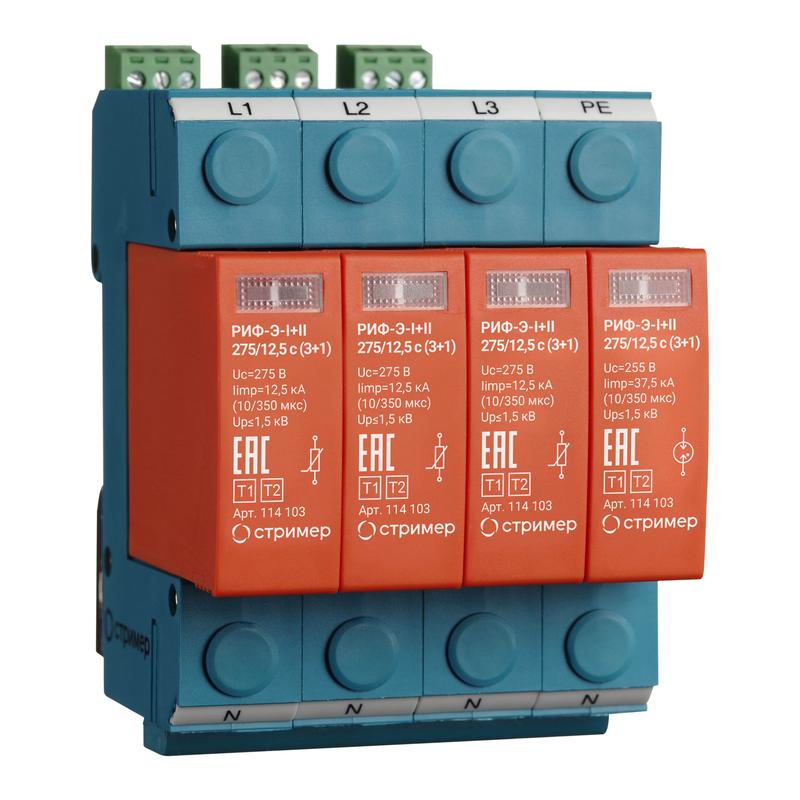

Четырехполюсное УЗИП класса I+II комбинированного типа. УЗИП выполнено из трех варисторных модулей, и одного модуля с разрядником и базы для подключения к сети и креплению на DIN-рейку 35 мм. УЗИП предназначено для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдаленных молниевых разрядов при воздушном или кабельном вводах электропитания.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса I, а по способности ограничения импульсных напряжений, допустимых для изоляции оборудования, соответствует УЗИП класса II.
УЗИП оснащено контактами дистанционной сигнализации повреждения рабочего элемента. Устанавливается в пределах 0А(В) – 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Применяется для сетей с системами заземления: TN-S, TT.
Рекомендуемый номинал предохранителя 125-200 А gL/gG
Бренд
Стример
Страна происхождения
Российская Федерация
Максимальный разрядный ток (8/20)
75кА
Степень защиты IP
IP20
Способ монтажа
DIN-рейка 35 мм
Сигнализация в устройстве
Оптический
С контактом для дистанционной сигнализации
Да
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный)
35кв.мм
Встроенный предохранитель на входе
Нет
Наибольшее длительное напряжение переменного тока АС
275В
Номинальное напряжение переменного тока АС
275В
Номинальный импульсный ток (8/20)
40кА
Исполнение полюсов
3L + N/PE
Система заземления
TN-S, TT
