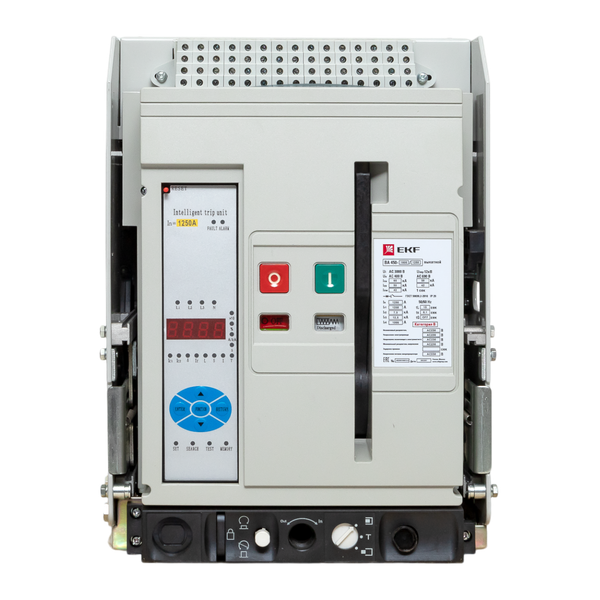

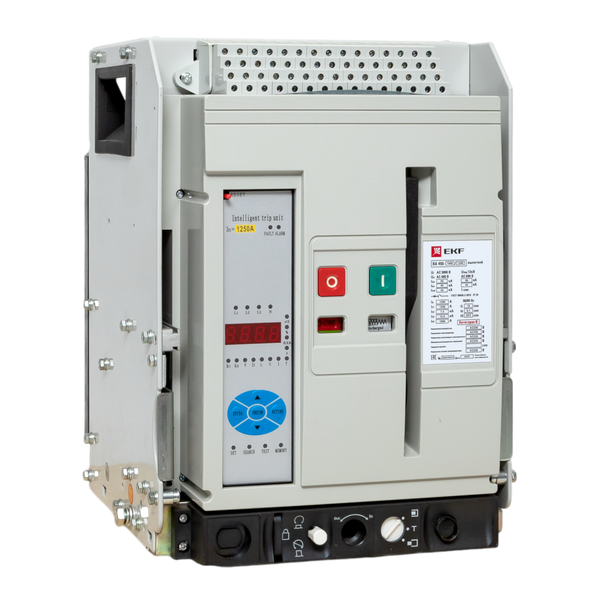

Выключатели автоматические серии ВА-45 v2 EKF до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Бренд
EKF
Страна происхождения
Китай
Номинальное напряжение
400...690В
Степень защиты IP
IP00
Подходит для монтажа на DIN-рейку
Нет
Конструктивное исполнение
Встроенное устройство выдвижного исполнения
Моторный привод опционально
Нет
С защитой по минимальному напряжению
Да
Имеется указатель расцепления
Да
Количество вспомогательных переключающих контактов
4
Количество вспомогательных замыкающих контактов
0
Количество вспомогательных размыкающих контактов
0
Встроенная защита от замыканий на землю
Да
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания
2000...50000А
Диапазон настройки устройства защиты от перегрузки
400...1000А
Количество полюсов
3
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц
55кА
Номинальный ток длительной нагрузки Iu
1000А
