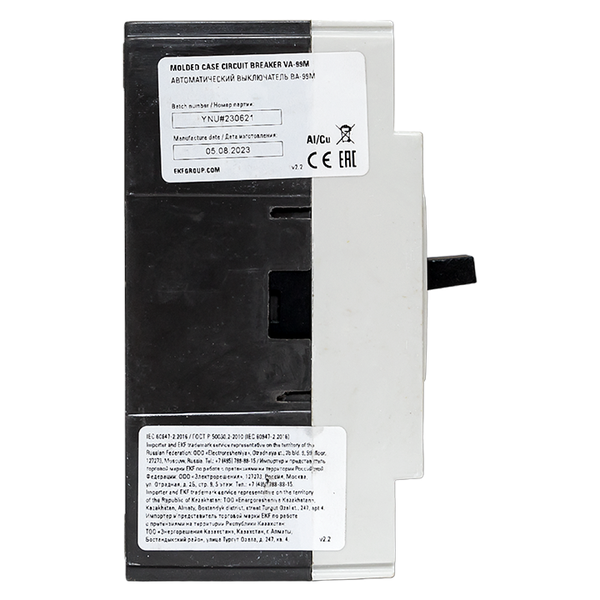

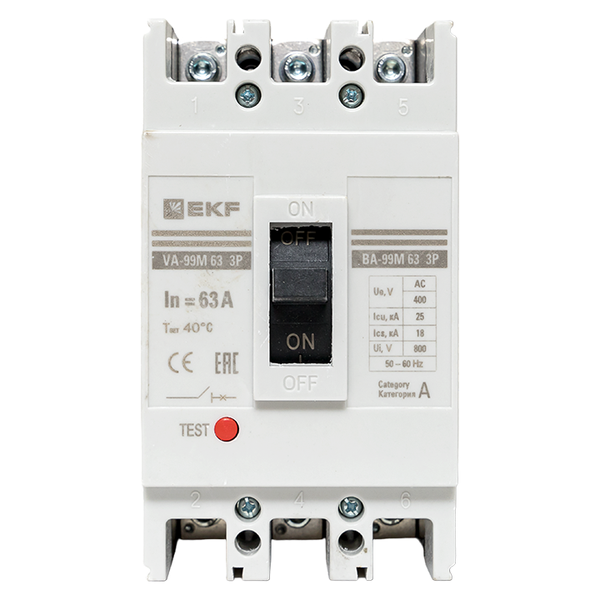

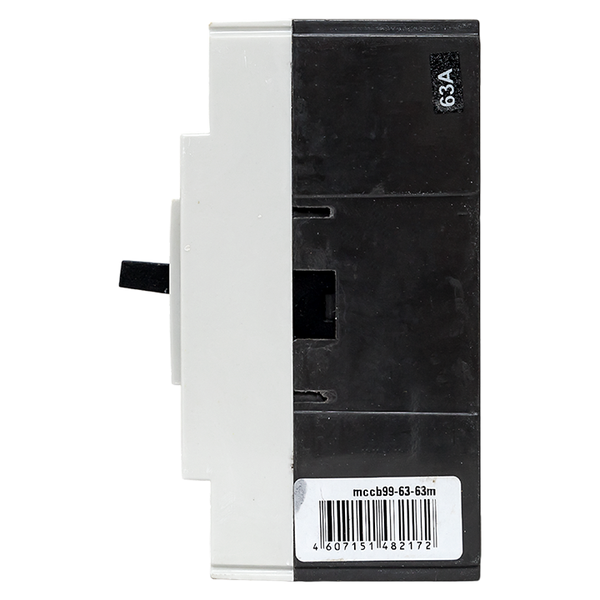

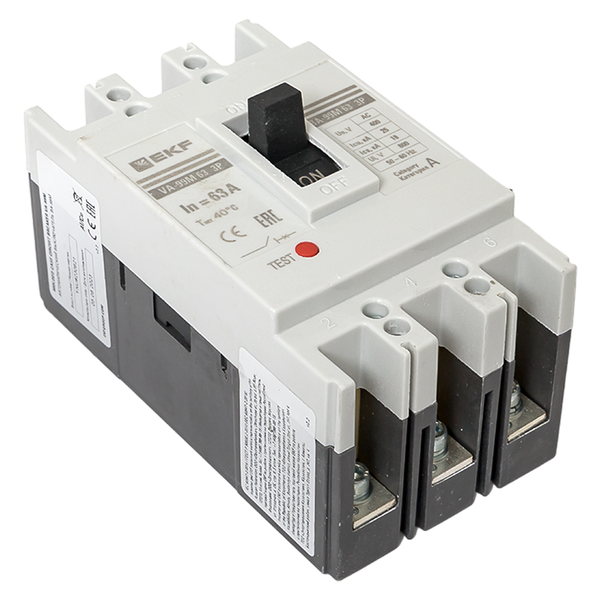

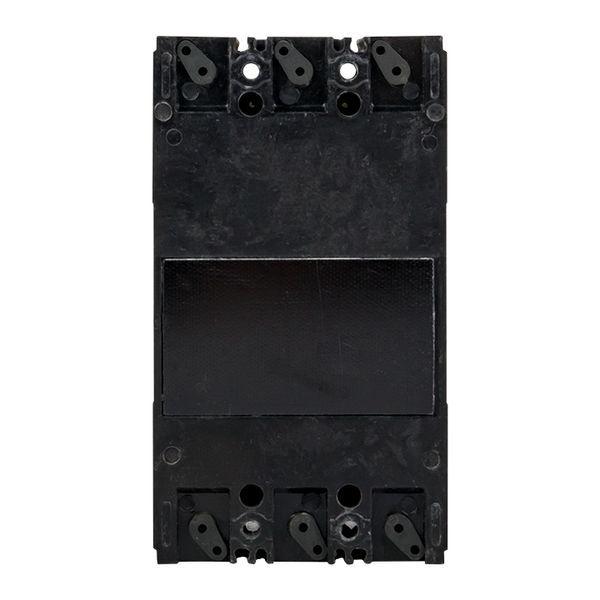

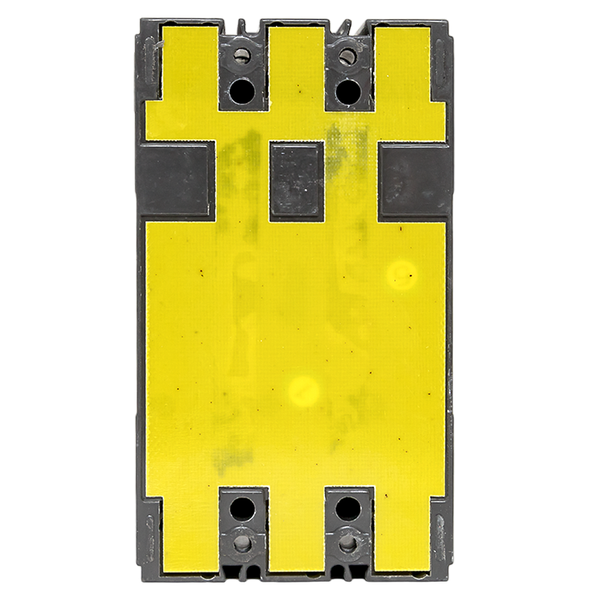

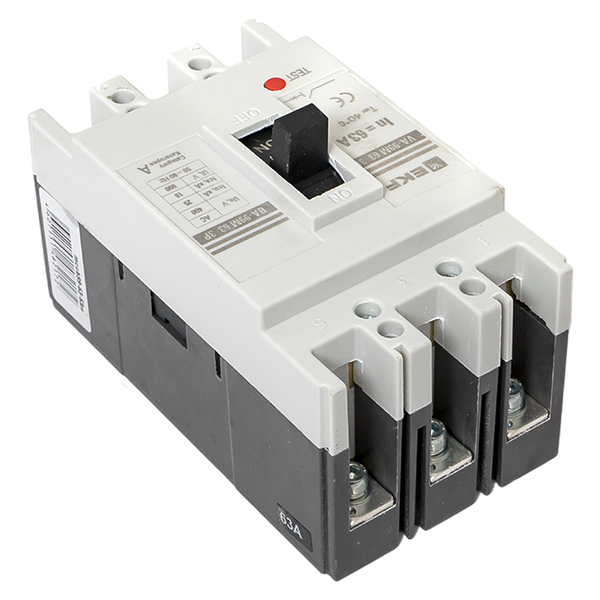

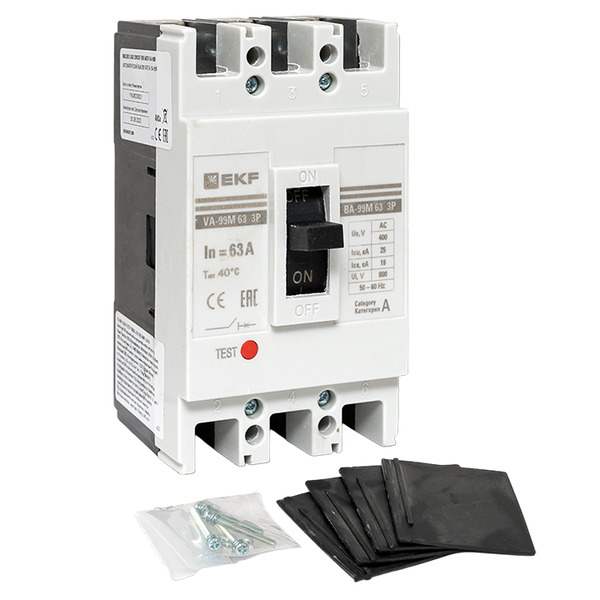

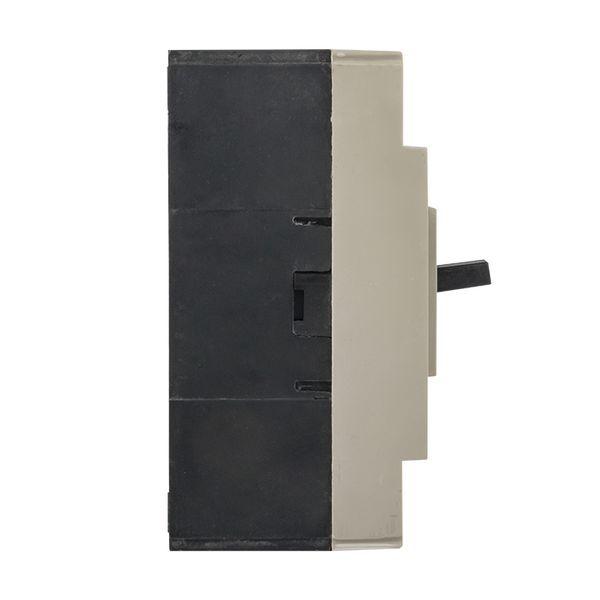

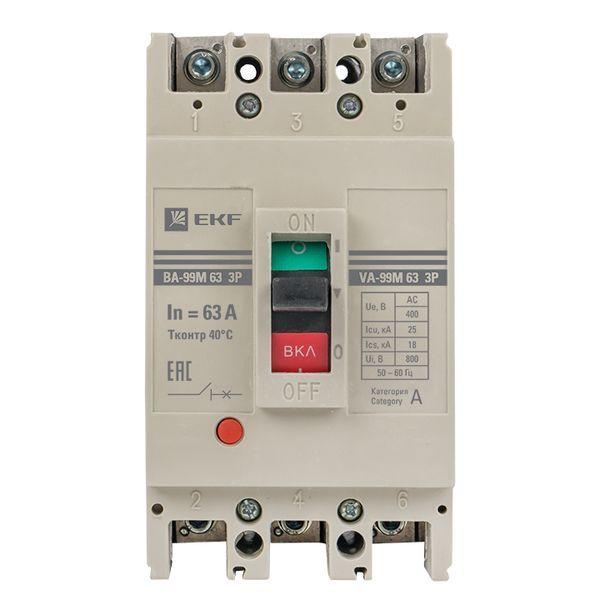

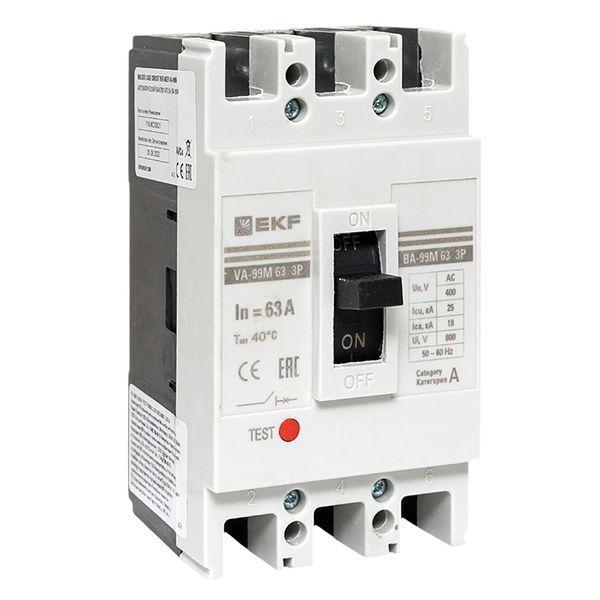

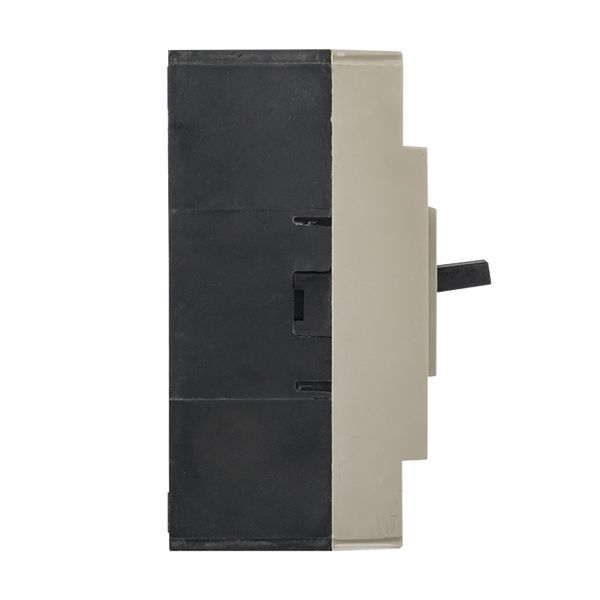

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Бренд
EKF
Страна происхождения
Китай
Номинальное напряжение
400...690В
Степень защиты IP
IP00
Подходит для монтажа на DIN-рейку
Нет
Конструктивное исполнение
Комплектное устройство в корпусе
Моторный привод опционально
Да
С защитой по минимальному напряжению
Нет
Имеется указатель расцепления
Да
Количество вспомогательных переключающих контактов
0
Количество вспомогательных замыкающих контактов
0
Количество вспомогательных размыкающих контактов
0
Встроенная защита от замыканий на землю
Нет
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания
630...630А
Диапазон настройки устройства защиты от перегрузки
63...63А
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц
25кА
Номинальный ток длительной нагрузки Iu
63А
Количество полюсов
3
