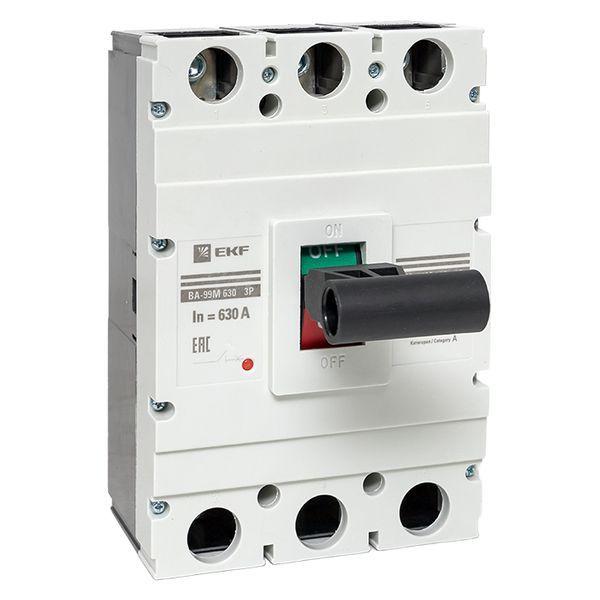

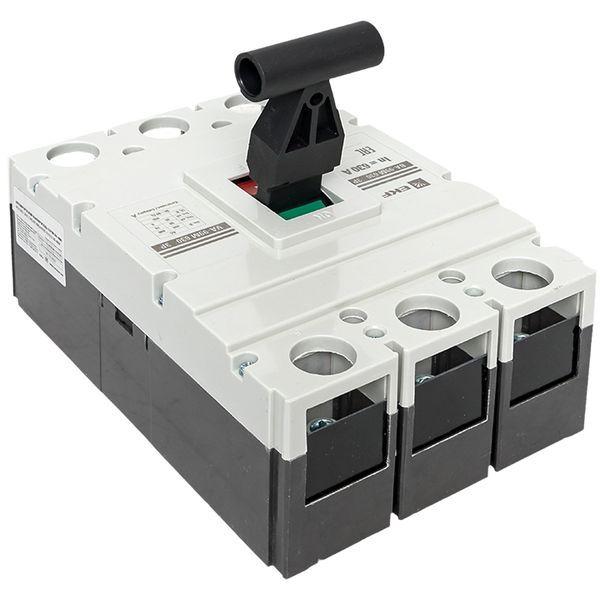

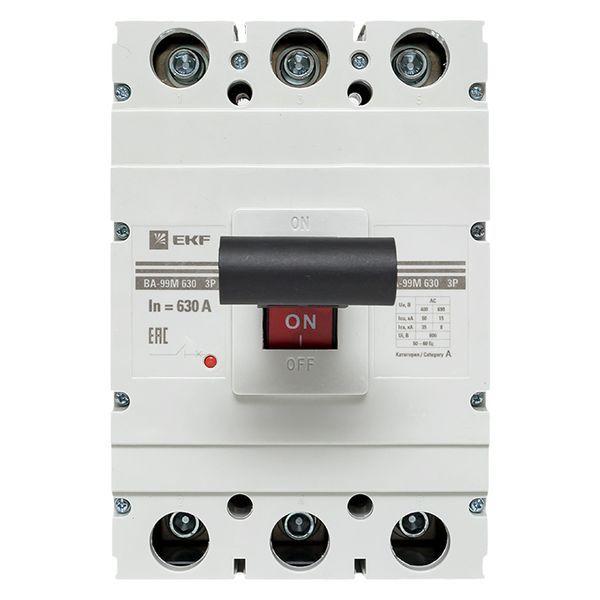

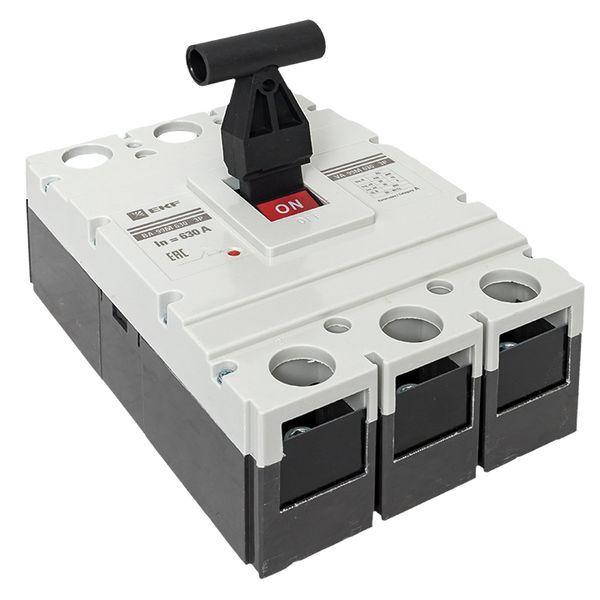

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Бренд
EKF
Страна происхождения
Китай
Номинальное напряжение
400...690В
Подходит для монтажа на DIN-рейку
Нет
Конструктивное исполнение
Комплектное устройство в корпусе
Моторный привод опционально
Да
С защитой по минимальному напряжению
Нет
Имеется указатель расцепления
Да
Количество вспомогательных переключающих контактов
0
Количество вспомогательных замыкающих контактов
0
Количество вспомогательных размыкающих контактов
0
Встроенная защита от замыканий на землю
Нет
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания
6300...6300А
Диапазон настройки устройства защиты от перегрузки
630...630А
Количество полюсов
3
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц
50кА
Номинальный ток длительной нагрузки Iu
630А
