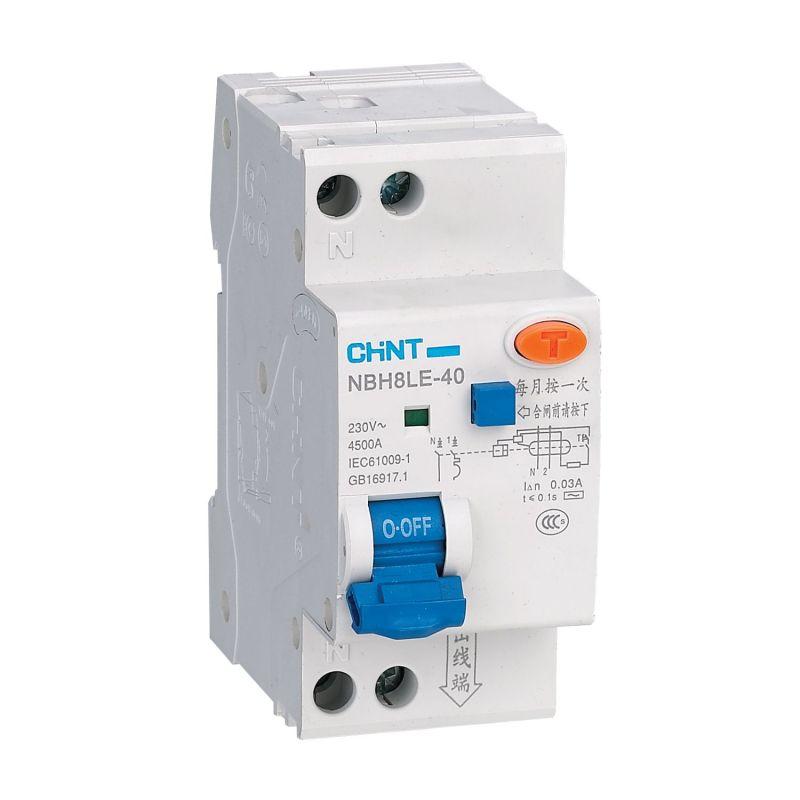

Автоматические выключатели дифференциального тока (АВДТ) серии NBH8LE предназначены для применения в однофазных сетях переменного тока напряжением до 240 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NBH8LE нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 1 А до 40 А
Исполнение по числу полюсов – 1P+N
Тип характеристики мгновенного срабатывания – С
Предельная отключающая способность – 4500 А
Рабочая отключающая способность – 4500 А
Ном. отключающий дифференциальный ток – 10 мA; 30 мA
Тип АВДТ – AC
Конструктив устройства – электронное
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NBH8LE дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
С коммутируемым нейтральным проводником
Да
Бренд
CHINT
Страна происхождения
Китай,Российская Федерация
Характеристика отключения
Без выдержки времени
Номинальное импульсное напряжение
4кВ
Рабочая температура окружающей среды
-25...40град.C
С устройством блокировки
Нет
Номинальное напряжение изоляции Ui
300В
Род тока
Переменный ток (AC)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
4.5кА
Степень защиты IP
IP20
Глубина монтажа, установки
75мм
Степень загрязнения (число)
2
Частота (Гц)
50/60 Гц
Номинальная отключающая способность по IEC 60947-2
4.5кА
Номинальная отключающая способность в соответствии с EN 60898
4.5кА
Номинальное напряжение
230В
Ширина в числах модульных расстояний
2
Характеристика срабатывания
C
Тип по току утечки
Переменный ток (AC)
Номинальный ток утечки
.03А
Номинальный ток
20А
Общее количество полюсов
2
Страна происхождения
Китай
