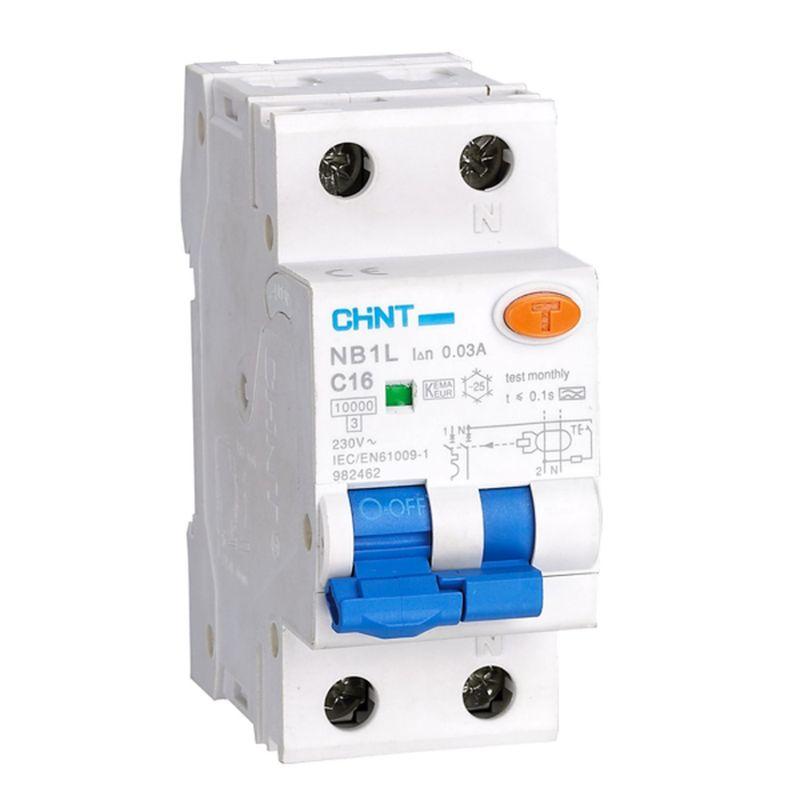

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L предназначены для применения в однофазных сетях переменного тока напряжением до 230 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NB1L нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 6 А до 40 А
Исполнение по числу полюсов – 1P+N (N слева); 2P
Тип характеристики мгновенного срабатывания – B, С
Отключающая способность – до 10000 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC, A
Конструктив устройства – электромеханический
Частота включений – до 240 циклов/час
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NB1L дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Бренд
CHINT
Страна происхождения
Китай
Характеристика отключения
Без выдержки времени
Номинальное импульсное напряжение
6кВ
Рабочая температура окружающей среды
-25...40град.C
С устройством блокировки
Нет
Номинальное напряжение изоляции Ui
500В
Род тока
Переменный ток (AC)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
10кА
Степень защиты IP
IP20
Глубина монтажа, установки
75мм
Степень загрязнения (число)
2
С коммутируемым нейтральным проводником
Да
Частота (Гц)
50/60 Гц
Номинальная отключающая способность по IEC 60947-2
10кА
Номинальная отключающая способность в соответствии с EN 60898
10кА
Номинальное напряжение
230В
Ширина в числах модульных расстояний
2
Характеристика срабатывания
C
Тип по току утечки
Переменный ток (AC)
Номинальный ток утечки
.03А
Номинальный ток
25А
Общее количество полюсов
2
Страна происхождения
Китай,Российская Федерация
