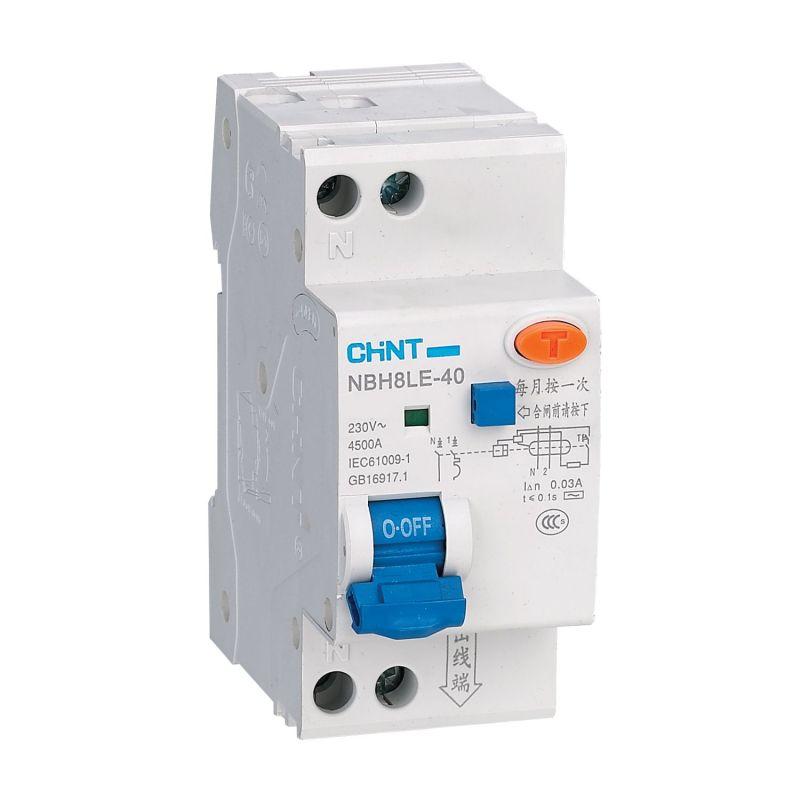

Автоматические выключатели дифференциального тока (АВДТ) серии NBH8LE предназначены для применения в однофазных сетях переменного тока напряжением до 240 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NBH8LE нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 1 А до 40 А
Исполнение по числу полюсов – 1P+N
Тип характеристики мгновенного срабатывания – С
Предельная отключающая способность – 4500 А
Рабочая отключающая способность – 4500 А
Ном. отключающий дифференциальный ток – 10 мA; 30 мA
Тип АВДТ – AC
Конструктив устройства – электронное
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NBH8LE дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Бренд
CHINT
Страна происхождения
Китай
Защита от ложного срабатывания
Нет
Номинальное импульсное напряжение
4кВ
Рабочая температура окружающей среды
-25...40град.C
С устройством блокировки
Нет
Сечение многопроволочного гибкого проводника
1...16кв.мм
Сечение однопроволочного проводника
1...16кв.мм
Номинальное напряжение изоляции Ui
300В
Род тока
Переменный ток (AC)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
4.5кА
Номинальная отключающая способность при коротком замыкании согласно EN 61009
4.5кА
Степень защиты IP
IP20
Глубина монтажа, установки
49.5мм
Степень загрязнения (число)
2
С коммутируемым нейтральным проводником
Да
Частота (Гц)
50/60 Гц
Количество защищенных полюсов
2
Номинальная отключающая способность по IEC 60947-2
4.5кА
Номинальная отключающая способность в соответствии с EN 60898
4.5кА
Номинальное напряжение
230В
Ширина в числах модульных расстояний
2
Характеристика срабатывания
C
Тип по току утечки
Переменный ток (AC)
Номинальный ток утечки
.03А
Номинальный ток
40А
Общее количество полюсов
2
