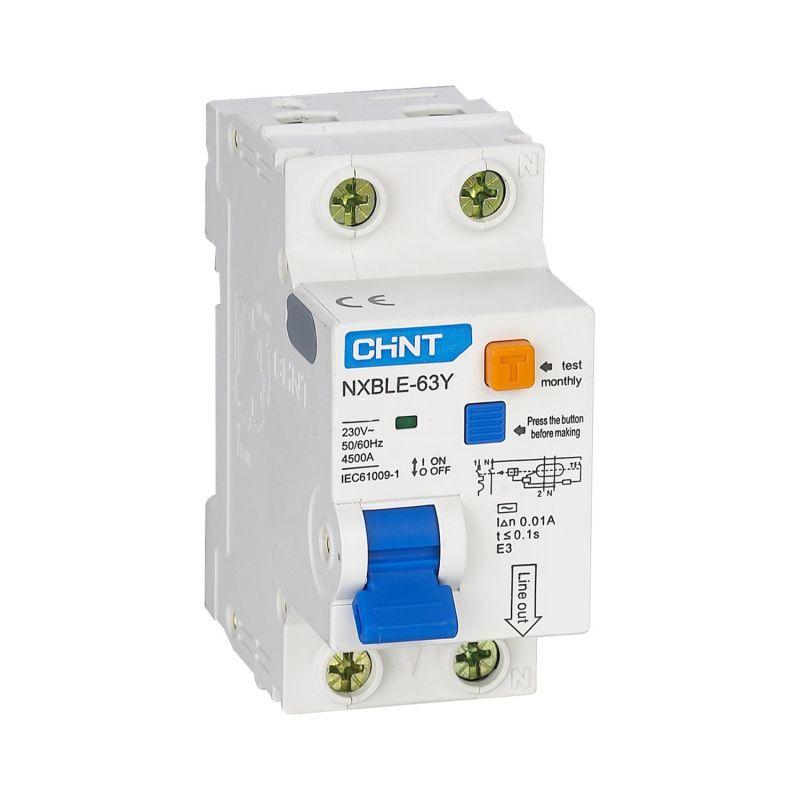

Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-63Y предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NXBLE-63Y нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 6 А до 63 А
Исполнение по числу полюсов – 1P+N
Тип характеристики мгновенного срабатывания – С, D
Отключающая способность – до 4500 А
Ном. отключающий дифференциальный ток – 10 мA; 30 мA
Тип АВДТ – AC
Конструктив устройства – электронный
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NXBLE-63Y дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Бренд
CHINT
Страна происхождения
Китай,Российская Федерация
Защита от ложного срабатывания
Нет
Номинальное импульсное напряжение
4кВ
Рабочая температура окружающей среды
-35...70град.C
С устройством блокировки
Нет
Сечение многопроволочного гибкого проводника
1...16кв.мм
Сечение однопроволочного проводника
1...16кв.мм
Номинальное напряжение изоляции Ui
500В
Род тока
Переменный ток (AC)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
4.5кА
Номинальная отключающая способность при коротком замыкании согласно EN 61009
4.5кА
Степень защиты IP
IP20
Глубина монтажа, установки
49.5мм
Степень загрязнения (число)
2
С коммутируемым нейтральным проводником
Да
Частота (Гц)
50/60 Гц
Количество защищенных полюсов
2
Номинальная отключающая способность по IEC 60947-2
4.5кА
Номинальная отключающая способность в соответствии с EN 60898
4.5кА
Номинальное напряжение
230В
Ширина в числах модульных расстояний
2
Характеристика срабатывания
C
Тип по току утечки
Переменный ток (AC)
Номинальный ток утечки
.03А
Номинальный ток
5А
Общее количество полюсов
2
Страна происхождения
Китай
