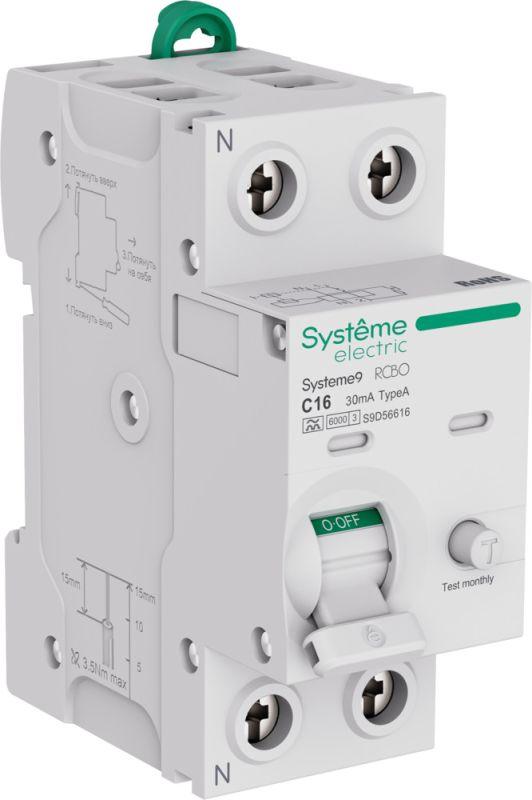

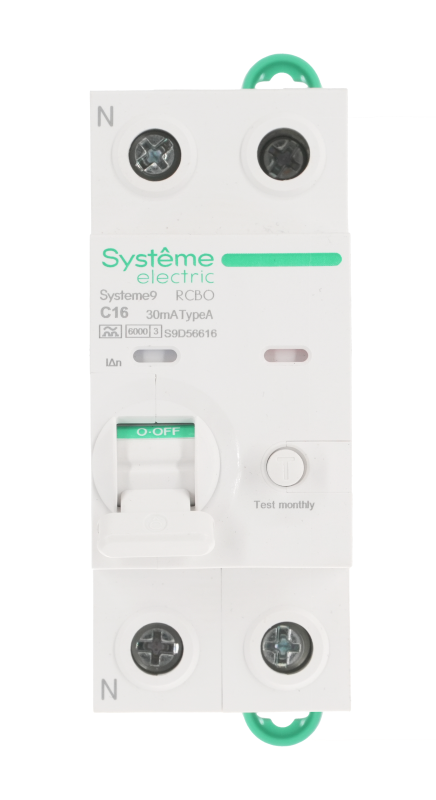

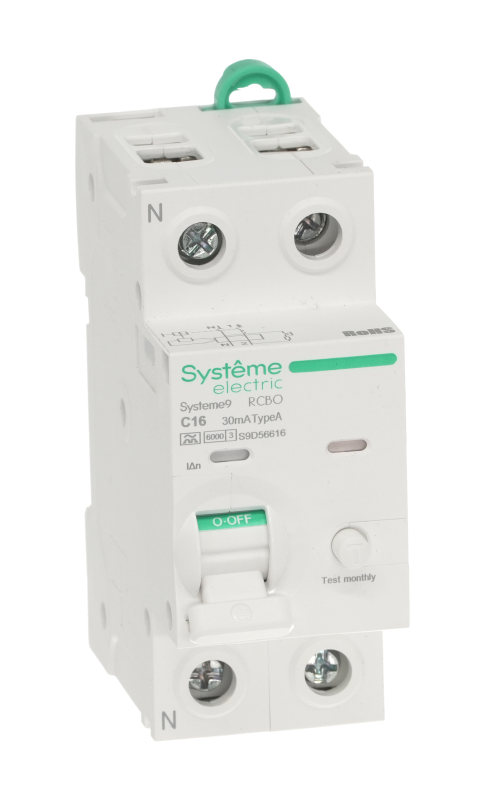

Автоматический выключатель дифференциального тока (АВДТ) S9D, серии Systeme9, Systeme Electric, 1P+N, номинальный ток 16 А, характеристика C, Icn = 6 кА, ток утечки = 30 мА, тип A. Соответствует требованиям стандартов ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты цепей от сверхтоков и для защиты людей от токов утечки при прямом (10 и 30мА) и косвенном (100мА) прикосновении к токоведущим частям, а также для защиты электроустановок от возгорания (300мА). Принцип действия - электромеханический. Нейтраль слева. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикатором состояния контактной группы и раздельными индикаторами срабатывания по причине возникновения сверхтока или тока утечки. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.
Бренд
Systeme Electric
Страна происхождения
Китай
Характеристика отключения
Без выдержки времени
Номинальное импульсное напряжение
4кВ
Рабочая температура окружающей среды
-25...60град.C
Сечение многопроволочного гибкого проводника
16...16кв.мм
Сечение однопроволочного проводника
25...25кв.мм
Номинальное напряжение изоляции Ui
500В
Род тока
Переменный ток (AC)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
6кА
Степень защиты IP
IP20
Глубина монтажа, установки
45мм
Степень загрязнения (число)
3
С коммутируемым нейтральным проводником
Да
Частота (Гц)
50/60 Гц
Количество защищенных полюсов
1
Номинальная отключающая способность по IEC 60947-2
6кА
Номинальное напряжение
230В
Ширина в числах модульных расстояний
2
Характеристика срабатывания
C
Тип по току утечки
A
Номинальный ток утечки
.03А
Номинальный ток
16А
Общее количество полюсов
2
