• НАЗНАЧЕНИЕ
Выключатели автоматические для защиты двигателя специально разработаны для защиты электродвигателей. Преимущество данных аппаратов заключается в компетентности защиты. Они могут работать как автономно так и в комплекте с магнитным пускателем.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Автоматческие выключатели специально разработаны для применения в цепях защиты электродвигателей. Наиболее широкое применение, мотор-автоматы получили в приводах с двигателями мощностью до 12,5 кВт при напряжении 380В.
• ПРИНЦИП ДЕЙСТВИЯ
Время токовая характеристика настроена с учетом пусковых токов, возникающих при пуске электродвигателей.
Наличие температурной компенсации. Автоматы защиты двигателей укомплектованы термомагнитынми расцепителями, включающие в себя тепловой расцепитель на основе биметаллической пластины и электромагнитный расцепитель. Уставка тепловых расцепителей, может значительно меняться под действием внешней температуры, что недопустимо при защите электродвигателей, так как может привести к ложным срабатываниям или перегоранию электродвигателя. Поэтому большинство импортных автоматческих выключателей компенсируют изменение температуры внешней среды, для исключения влияния температуры на величину срабатывания.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
Автоматы защиты двигателя могут доукомплектовываться дополнительными сборочными единицами, обеспечивающих дополнительную защиту двигателей или увеличения возможности построения гибкой автоматизированной системы.

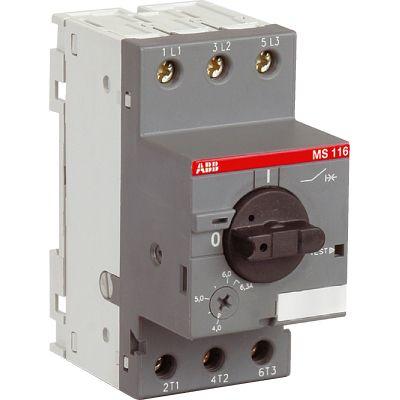

Бренд
ABB
Страна происхождения
Турция
Тип элемента управления
Поворотный выключатель
С защитой от перегрева
Да
Глубина
85.6мм
Высота
90мм
Ширина
45мм
Со встроенным расцепителем минимального напряжения
Нет
Со встроенным вспомогательным выключателем
Нет
Конструктивное исполнение
Комплектное устройство в корпусе
Тип присоединения главной электрической цепи
Винтовое соединение
Номинальная мощность при AC-3, 400 В
2.2кВт
Система расцепления
Термомагнитная
Чувствительный к обрыву фазы
Да
Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC
50кА
Количество полюсов
3
Номинальное напряжение
690...690В
Степень защиты IP
IP20
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания
78.8...78.8А
Диапазон настройки устройства защиты от перегрузки
4...6.3А
Номинальный ток длительной нагрузки Iu
6.3А
Страна происхождения
Германия
