• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

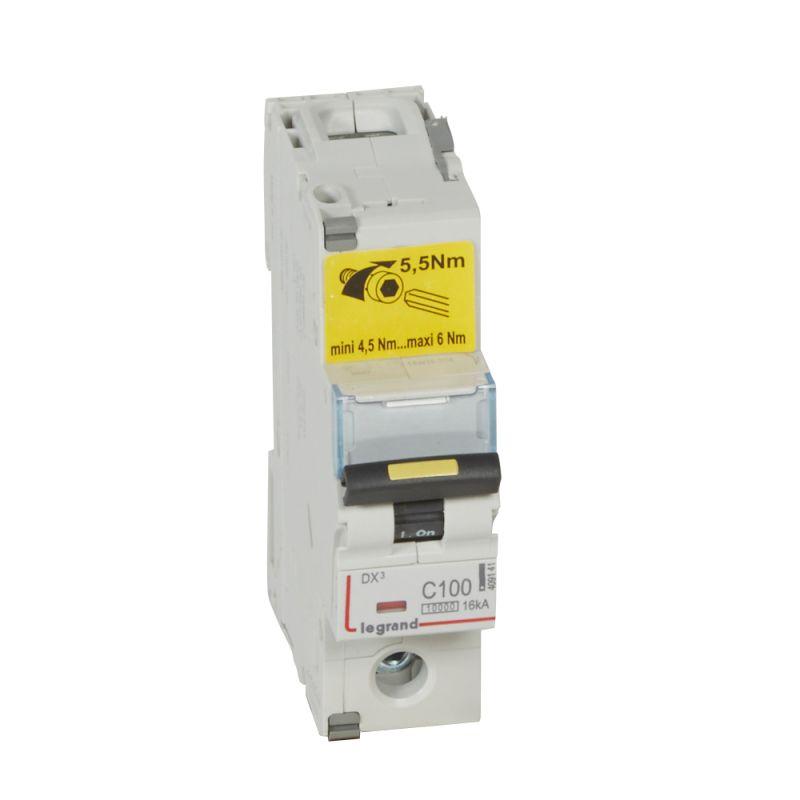

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Бренд
Legrand
Страна происхождения
Италия
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
0кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
16кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
0кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
10кА
Номинальное импульсное напряжение
4кВ
Рабочая температура окружающей среды
-25...70град.C
Сечение многопроволочного гибкого проводника
1.5...25кв.мм
Сечение однопроволочного проводника
1.5...35кв.мм
Для скрытого монтажа
Да
Количество защищенных полюсов
1
Номинальное напряжение изоляции Ui
500В
Частота
50Гц
Степень защиты IP
IP20
Степень загрязнения (число)
2
Глубина монтажа, установки
47мм
Ширина в числах модульных расстояний
1.5
С коммутируемым нейтральным проводником
Нет
Номинальное напряжение
230В
Характеристика срабатывания
C
Род тока
Переменный ток (AC)
Общее количество полюсов
1
Номинальный ток
100А
