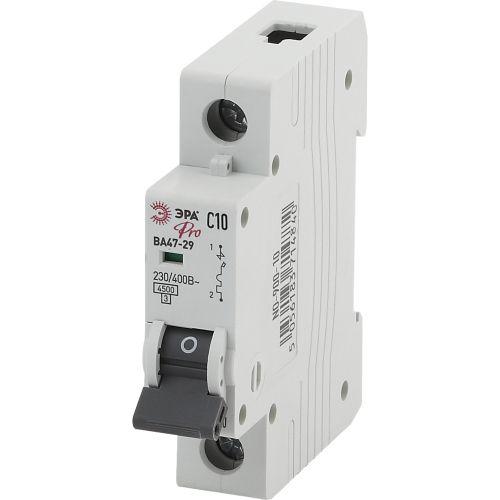

Автоматический выключатель - контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного (заданного) времени и автоматически отключать токи при нормированных ненормальных условиях в цепи, таких, как токи короткого замыкания. Автоматические выключатели бывают одно-, двух-, трёх- или четырёхполюсными и имеют следующие конструктивные узлы: главную контактную систему, дугогасительную систему, привод расцепляющего устройства, расцепители. Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение выключатели с характеристикой В; двигатели с небольшими пусковыми токами (компрессор, вентилятор) выключатели с характеристикой C; двигатели с большими пусковыми токами (подъемные механизмы, насосы) выключатели с характеристикой D.
Бренд
Эра
Страна происхождения
Китай,Российская Федерация
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
4500кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
4500кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
4500кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
4500кА
Номинальное импульсное напряжение
4000кВ
Рабочая температура окружающей среды
-40...50град.C
Сечение многопроволочного гибкого проводника
1...25кв.мм
Сечение однопроволочного проводника
1...25кв.мм
Для скрытого монтажа
Да
Количество защищенных полюсов
1
Номинальное напряжение изоляции Ui
660В
Частота
50Гц
Степень защиты IP
IP20
Степень загрязнения (число)
2
Глубина монтажа, установки
83мм
Ширина в числах модульных расстояний
1
С коммутируемым нейтральным проводником
Нет
Номинальное напряжение
230В
Номинальная отключающая способность в соответствии с EN 60898
4.5кА
Характеристика срабатывания
C
Род тока
Переменный ток (AC)
Общее количество полюсов
1
Номинальный ток
10А
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
4.5кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
4.5кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
4.5кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
4.5кА
Страна происхождения
Китай
