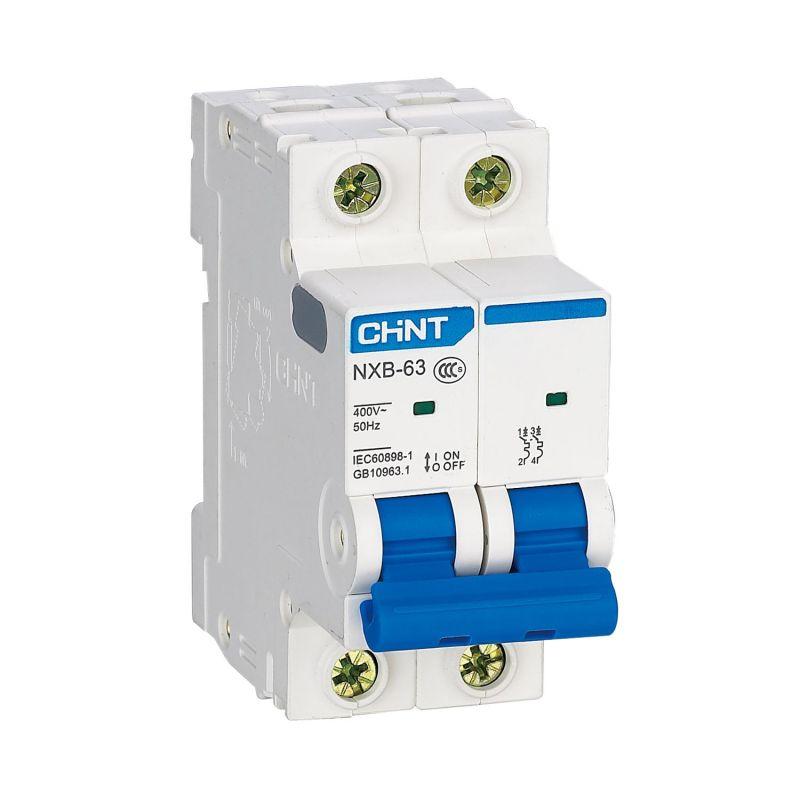

Модульные автоматические выключатели серии NXB-63S предназначены для применения в сетях переменного тока напряжением 240/415 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых и общественных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – B, C, D
Предельная отключающая способность – 4500 А
Рабочая отключающая способность – 4500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NXB-63S дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Род тока
Переменный ток (AC)
Номинальная отключающая способность в соответствии с EN 60898
4.5кА
Бренд
CHINT
Страна происхождения
Китай
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
4.5кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
4.5кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
4.5кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
4.5кА
Номинальное импульсное напряжение
4кВ
Рабочая температура окружающей среды
-35...70град.C
Сечение многопроволочного гибкого проводника
1...25кв.мм
Сечение однопроволочного проводника
1...25кв.мм
Количество защищенных полюсов
2
Номинальное напряжение изоляции Ui
300В
Частота
50Гц
Степень защиты IP
IP20
Степень загрязнения (число)
2
Глубина монтажа, установки
77.8мм
Ширина в числах модульных расстояний
2
С коммутируемым нейтральным проводником
Нет
Номинальное напряжение
400В
Характеристика срабатывания
C
Общее количество полюсов
2
Номинальный ток
50А
Номинальное напряжение изоляции Ui
500В
