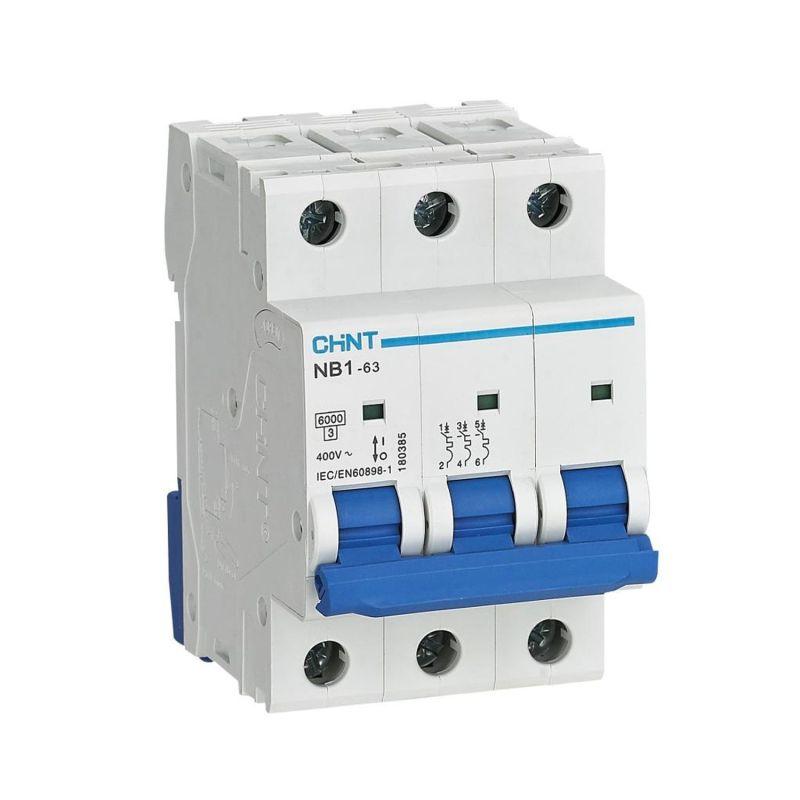

Модульные автоматические выключатели серии NB1-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N
Тип характеристики мгновенного срабатывания – B, C и D
Отключающая способность – 6000 A
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Частота
50Гц
Бренд
CHINT
Страна происхождения
Китай
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
6кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
6кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
6кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
6кА
Номинальное импульсное напряжение
4кВ
Рабочая температура окружающей среды
-25...40град.C
Сечение многопроволочного гибкого проводника
1...25кв.мм
Сечение однопроволочного проводника
1...25кв.мм
Количество защищенных полюсов
3
Номинальное напряжение изоляции Ui
500В
Степень защиты IP
IP20
Степень загрязнения (число)
2
Глубина монтажа, установки
77.8мм
Ширина в числах модульных расстояний
3
С коммутируемым нейтральным проводником
Нет
Номинальное напряжение
400В
Номинальная отключающая способность в соответствии с EN 60898
6кА
Характеристика срабатывания
C
Род тока
Переменный ток (AC)
Общее количество полюсов
3
Номинальный ток
25А
Страна происхождения
Китай,Российская Федерация
