• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

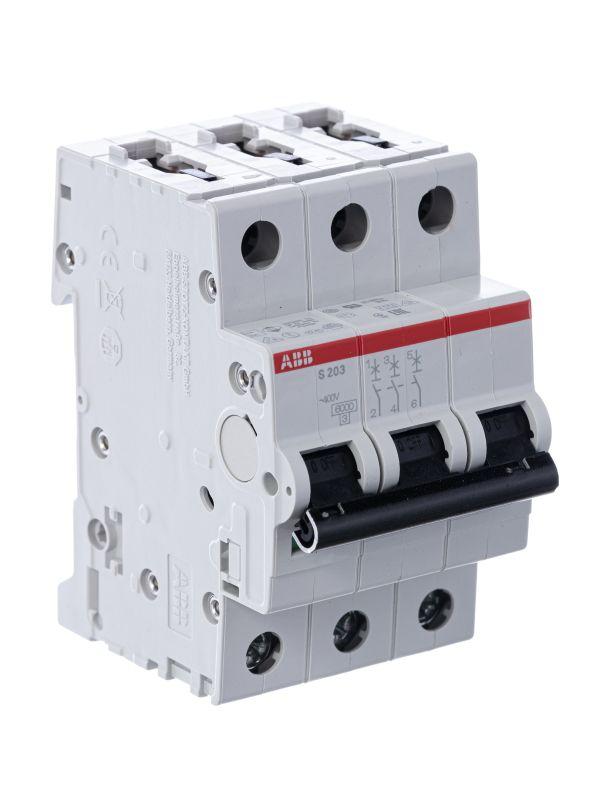

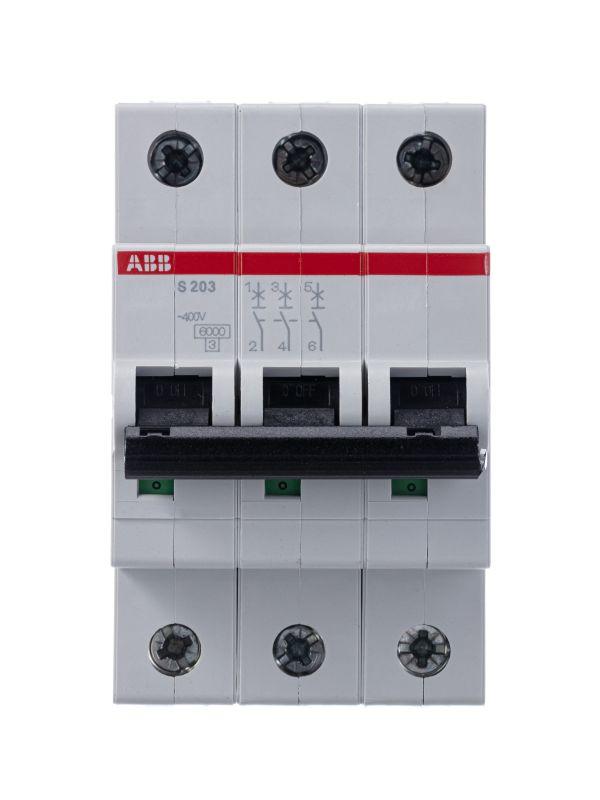

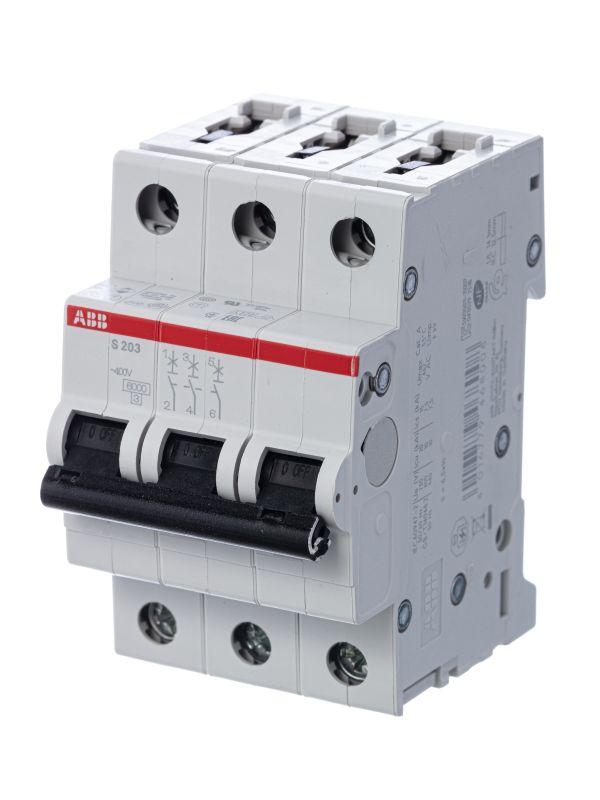

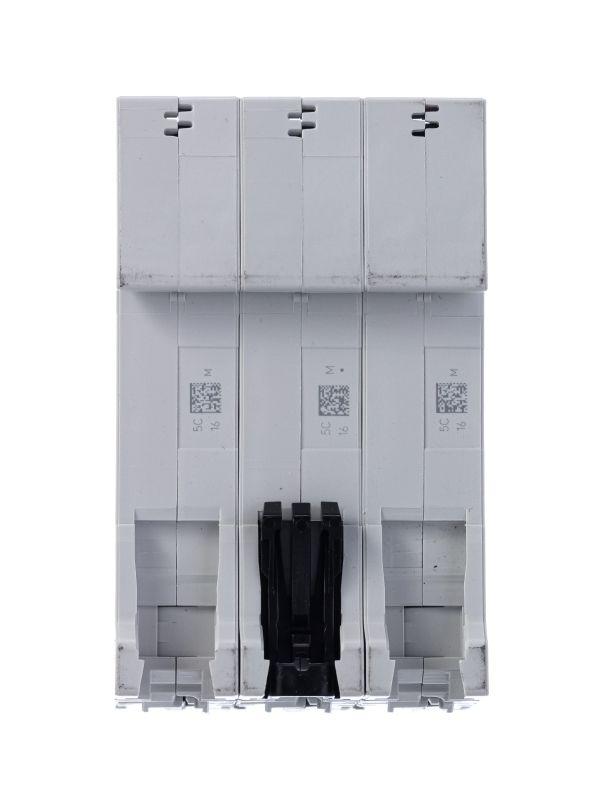

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Бренд
ABB
Страна происхождения
Германия,Турция
Номинальное импульсное напряжение
4кВ
Рабочая температура окружающей среды
-25...55град.C
Сечение многопроволочного гибкого проводника
.75...25кв.мм
Сечение однопроволочного проводника
.75...35кв.мм
Количество защищенных полюсов
3
Номинальное напряжение изоляции Ui
440В
Частота
50Гц
Степень защиты IP
IP20
Глубина монтажа, установки
69мм
Ширина в числах модульных расстояний
3
С коммутируемым нейтральным проводником
Нет
Номинальное напряжение
400В
Номинальная отключающая способность в соответствии с EN 60898
6кА
Характеристика срабатывания
C
Род тока
Переменный ток (AC)/Постоянный ток (DC)
Общее количество полюсов
3
Номинальный ток
25А
Страна происхождения
Германия
