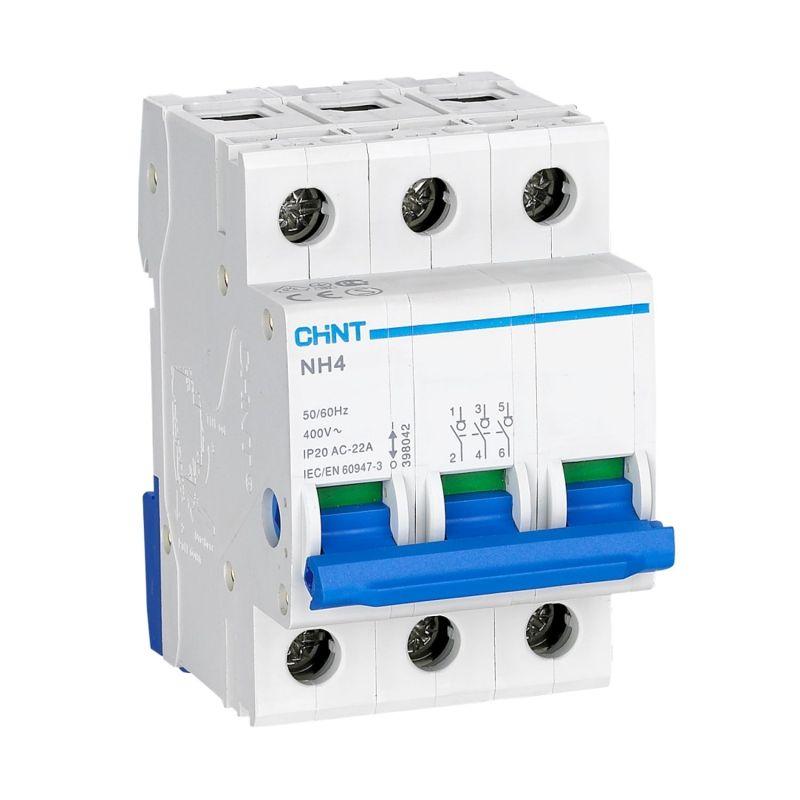

Выключатели-разъединители (выключатели нагрузки) серии NH4 предназначены для применения в сетях переменного тока напряжением до 415 В частотой 50/60 Гц с номинальным током до 125 А для включений и отключений нагрузок при номинальном токе в электроустановках жилых, общественных и промышленных зданий.
Выключатели-разъединители серии NH4 рекомендованы для применения в качестве вводных аппаратов конечных распределительных щитов для гарантированного отключения оборудования при проведении обслуживания или замены оборудования.
Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Номинальный кратковременно выдерживаемый ток –12Ie/ 1с
Механическая износостойкость – 8500 циклов В/О
Электрическая износостойкость – 1500 циклов В/О
Категория применения – AС22А
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Бренд
CHINT
Страна происхождения
Китай
С возвратом в нулевое положение
Нет
Материал корпуса
Пластик
Номинальный рабочий ток Ie при AC-3, 400 В
125А
Тип присоединения главной электрической цепи
Винтовое соединение
Тип элемента управления
Рычаг
Комплектное устройство в корпусе
Нет
Подходит для промежуточного монтажа
Нет
Подходит для распределительного щита
Да
Подходит для закрепления на лицевой панели
Нет
Подходит для монтажа на основании
Нет
Степень защиты (IP) лицевой стороны
IP20
С нулевым положением
Нет
Номинальная мощность при AC-3, 400 В
50кВт
Номинальный ток длительной нагрузки Iu
125А
Количество полюсов
3
Исполнение
Выключатель ВКЛ/ОТКЛ
