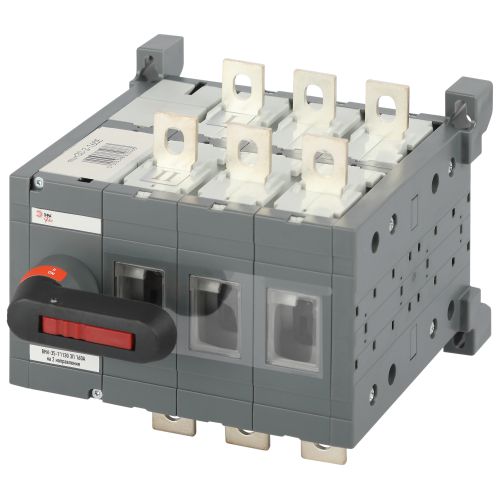

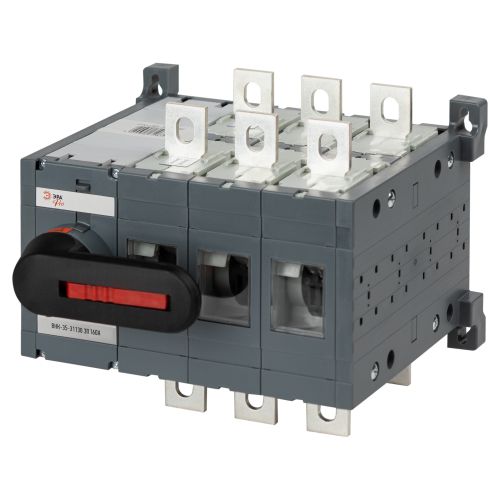

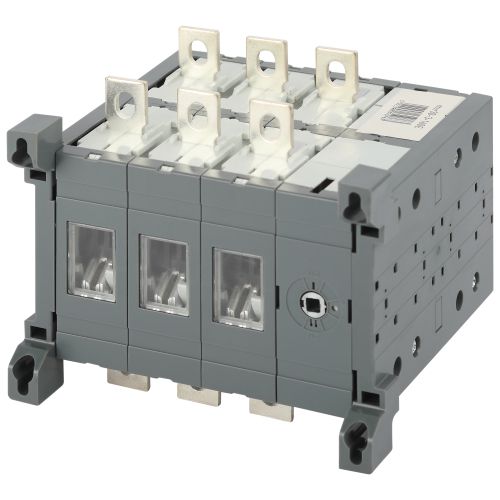

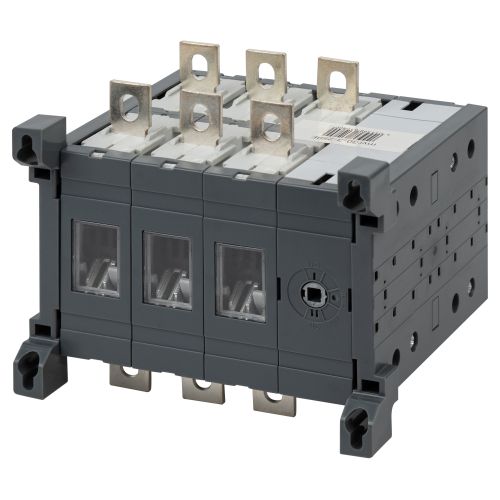

Выключатель-разъединитель предназначен для эксплуатации в электрических цепях переменного тока частотой 50Гц и напряжением до 690В. Используется для включения/отключения электрических цепей в устройствах распределения электрической энергии.
Исполнения выключателей-разъединителей:
- с установленной рукояткой для управления;
- реверсивные, с установленной рукояткой для управления.
Реверсивные выключатели-разъединители предназначены для переключения нагрузки на резервную линию с разрывом питания. Электрические характеристики реверсивных выключателей-разъединителей ВНК позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Выключатели разъединители ВНК имеют возможность подключения дополнительного четвертого полюса (модели 160-400А)
Бренд
Эра
Страна происхождения
Китай
Ширина поперечного сечения
82мм
С осью
Да
Высота корпуса
150мм
Ширина корпуса
310мм
Глубина корпуса
82мм
Длина
310мм
Номинальное напряжение изоляции Ui
690В
Глубина
82мм
Ширина
310мм
Реверсивное исполнение
Да
Цвет элементов управления
Черный
Номинальный кратковременно выдерживаемый ток Icw
7000кА
Номинальное напряжение
690...690В
Номинальная мощность при AC-3, 400 В
160кВт
Моторный привод опционально
Нет
Независимый расцепитель
Нет
Условный номинальный ток короткого замыкания Iq
640кА
Номинальная мощность в рабочем режиме AC-23, 400 В
88кВт
Конструктивное исполнение
Комплектное устройство в корпусе
Степень защиты (IP) лицевой стороны
IP20
Тип присоединения главной электрической цепи
Болтовое соединение
Тип элемента управления
Тумблер
С блокировкой
Да
Максимальное номинальное рабочее напряжение Ue переменного тока AC
690В
Номинальный ток длительной нагрузки Iu
160А
Исполнение в качестве главного выключателя
Да
Количество полюсов
3
Исполнение в качестве выключателя-разъединителя
Нет
